不锈钢高粘度转子泵 内啮合高粘度齿轮泵 叶轮泵 黔

性能	变频
类型	螺杆泵
材质	不锈钢
驱动方式	电动
用途	管道泵
输送介质	水、油、污水、浆
泵轴位置	卧式、立式
叶轮数目	单级
流量	1~600（m3/h）
扬程	1~200（m）
转速	2900（rpm）
吸入口径	15~300（mm）
排出口径	15~300（mm）
效率	99
输出流量	1~300
电压	220/380（V）
功率	1~90（kw）
规格	SRH-100单级304材质,SRH-130单级304材质
排出压力	1~100
吸程	1~9
适用范围	管道冲洗
类别	管线乳化机
适用场所	工业生产用
适用物料	食品
效果	高剪切乳化机
装置方式	固定式
品牌	Galileo/伽利略
型号	ZB3A
料筒形状	锥形

不锈钢高粘度转子泵 内啮合高粘度齿轮泵 叶轮泵 黔

ZB3A卫生级转子泵简介：
ZB3A系刊卫生级凸轮转子泵属容积式泵，输送流量可以较的控制也可方便地制成变量泵。此泵的转
速很低．一般在200rpm至600rpm之间，被辅送的物料被平稳地输出而其成份不会受到破坏。可用于
输送粘度很高的物质也可以方便地制成辅出压力较高的品种。

ZB3A卫生级凸轮转子泵技术参数：

型号 （L） 转速(r) 对应流(L) 功率kw ZB3A-3 3 200~500 300~800 0.55 ZB3A-6 6 200~500 650~1600 0.75 ZB3A-8 8 200~500 850~2160 1.5 ZB3A-12 12 200~500 1300~3200 2.2 ZB3A-20 20 200~500 2100~5400 3 ZB3A-30 30 200~500 3200~6500 4 ZB3A-36 36 200~400 3800~7600 4 ZB3A-52 52 200~400 5600~11000 5.5 ZB3A-66 66 200~400 7100~14000 7.5 ZB3A-78 78 200~400 9000~18000 7.5 ZB3A-100 100 200~400 11000~21600 11 ZB3A-135 135 200~400 15000~30000 11 ZB3A-160 160 200~400 17000~34000 15 ZB3A-200 200 200~400 21600~43000 18.5 ZB3A-300 300 200~400 31600~63000 22

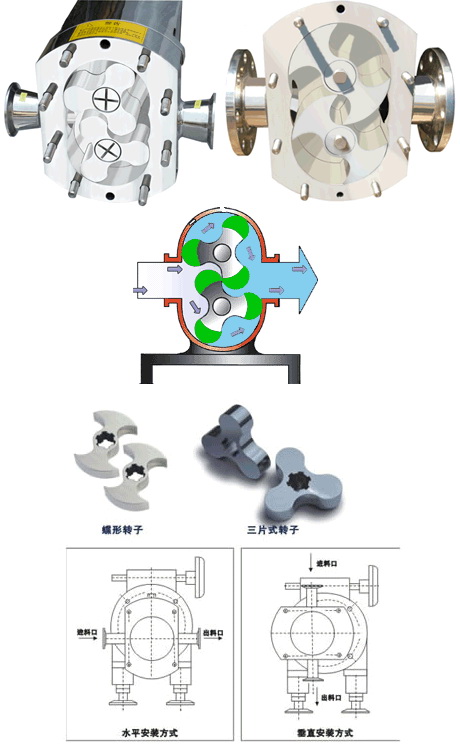

ZB3A卫生级凸轮转子泵工作原理：

卫生级凸轮转子泵依靠依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度)，从而吸入所要输送的物料。两转子将转子室分隔成几个小空间，并按a→b→c→d的次序运转。运转至位置a时，只有I室中充满介质; 到位置b时，B室中封闭了部分介质; 到位置c时，A室中也封闭了介质; 到位置d时，A、B室与Ⅱ室相通，介质即被输送至出料口。如此循环往复，介质(物料)即被源源不断地输送出。

ZB3A卫生级凸轮转子泵产品特点：
。转子与转子，转子与泵体之间保持间隙、无摩擦系数，使用寿长
。装拆简单，维护，清洗方便，易损件少。
。节能，故障率低，密封可靠，噪音低。
。采用特种材料后，可输送污泥，污水等曾有固体颗粒的介质。
。可输送介质粘度为《200万CP，以厦台固量60%的浆料。
。配置变频器后，可以随意调节流量，井可作一般计量泵试用。
。根据用户连接要求，可选配法兰式，螺口式，卡箍式。
。可输送气、液、固相混台物科。
。保温冷却泵采用内置式结构，导热性好。
。移动式泵可以吸取各种桶装物料，吸入真空度选0.08Mpa。
。根据用户要求可在泵头配置卫生级阀。

ZB3A卫生级凸轮转子泵传动的选择：

。电机+定整比减速器：这样的传动方式简单，转子的转速恒定，也是决定了流量的不可调性。
。电机+机械摩擦式无圾变速器·这种变速器的变速靠手动调节来实现，其特点是可靠，扭距大·流
星无可调，缺点是非自动调节，较麻烦，调速在运转过程中进行，不得在停机状态下调速，其使用
维护参照制造商的使用说明书。
。变频电机+变频器，这种方式可实现转速的自动调节，亦即实现了流量的无缎调理。其优点是自动化程
度高，低速扭距较大，缺点是变频器的价格较高，其使用维护参照制造商的使用说明书。
。该系列凸轮转子采应用于石油化工、精细化工、日用化工、制药、食品、环保、造纸、浩料、冶金
等行业，在进口嘉的应用过程中得到了用户的一致好评。

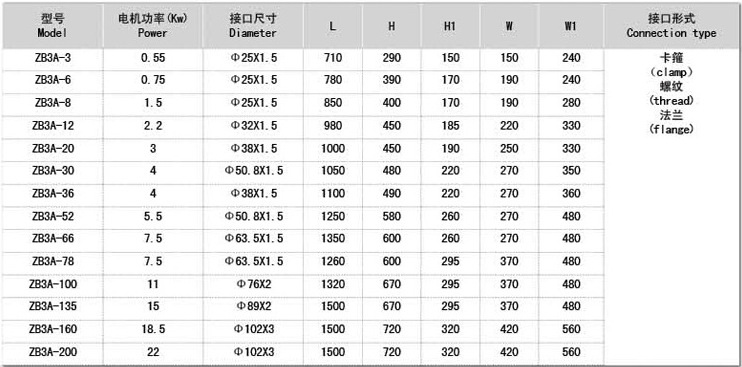

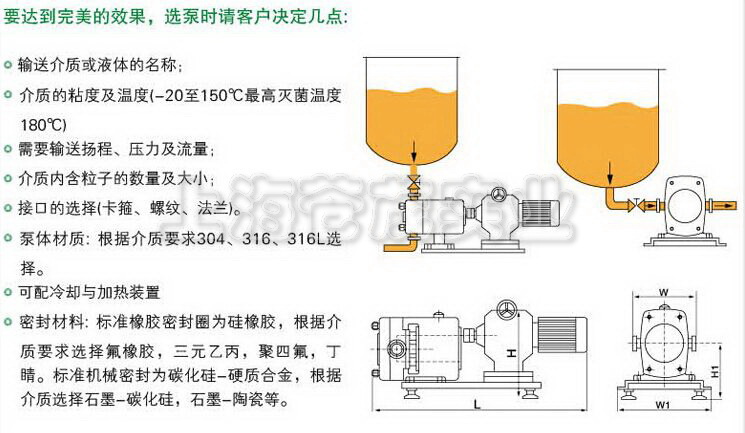

ZB3A卫生级凸轮转子泵外形尺寸：

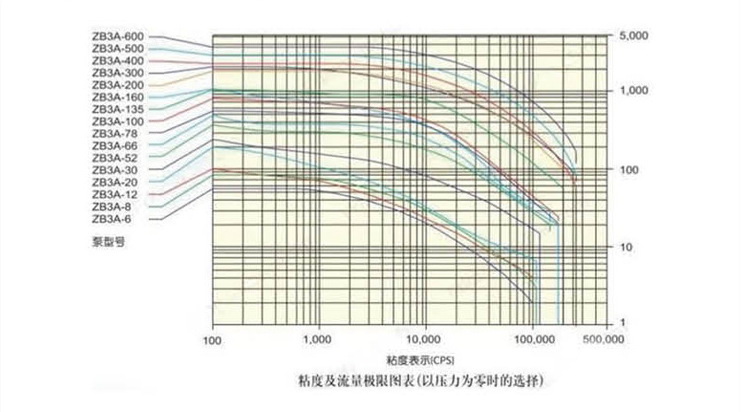

ZB3A卫生级凸轮转子泵限图表：

ZB3A卫生级凸轮转子泵分解图：
