1.概述

江苏杜安环保LB-05潜水泵漏水保护继电器又称小型综合保护器是专门用于检测潜水泵内水灵敏度的电阻及电机温度信号.传感器使用电极传感器.当泵体内出现漏水情况时或温度不正常时,控制器继电器会发出相应的控制信号,以便工作人员对水泵漏水进行处理.控制器在线路设计上采取了系列的抗干扰措施,可以在电磁干扰十分严重的环境中可靠工作.

2.功能说明

江苏杜安环保LB-05泄露保护器用于检测潜水泵内水灵敏度的电阻及绕组温度信号（PTC或温度开关）.当检测到潜水泵内水灵敏度的电阻低于给定值时,继电器动作;在断电检测排除故障重新通电后保护器恢复工作.当检测到温度信号为开点信号或电阻很大时,保护器相对应用指示灯报警,同时故障继电器动作.

ZJK-9（-NO）型号（默认产品）:正常时,故障信号输出为常开信号,当电源断开或输入信号做故障时,常开信号变常闭信号.

ZJK-9-NC型号:正常时,故障信号输出为常闭信号,当电源断开或输入信号做故障时,常闭信号变常开信号.

面板指示灯可以分别显示报警类型,复位键可以手动复位故障时水灵敏度电阻根据标准设定.用户有特殊需要可以提前联系.

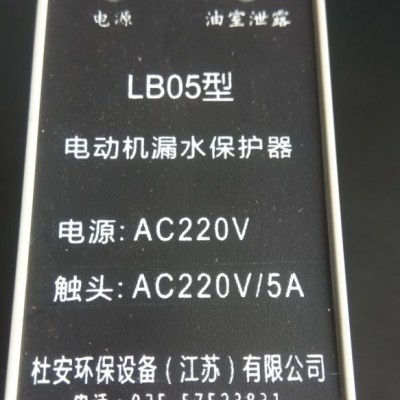

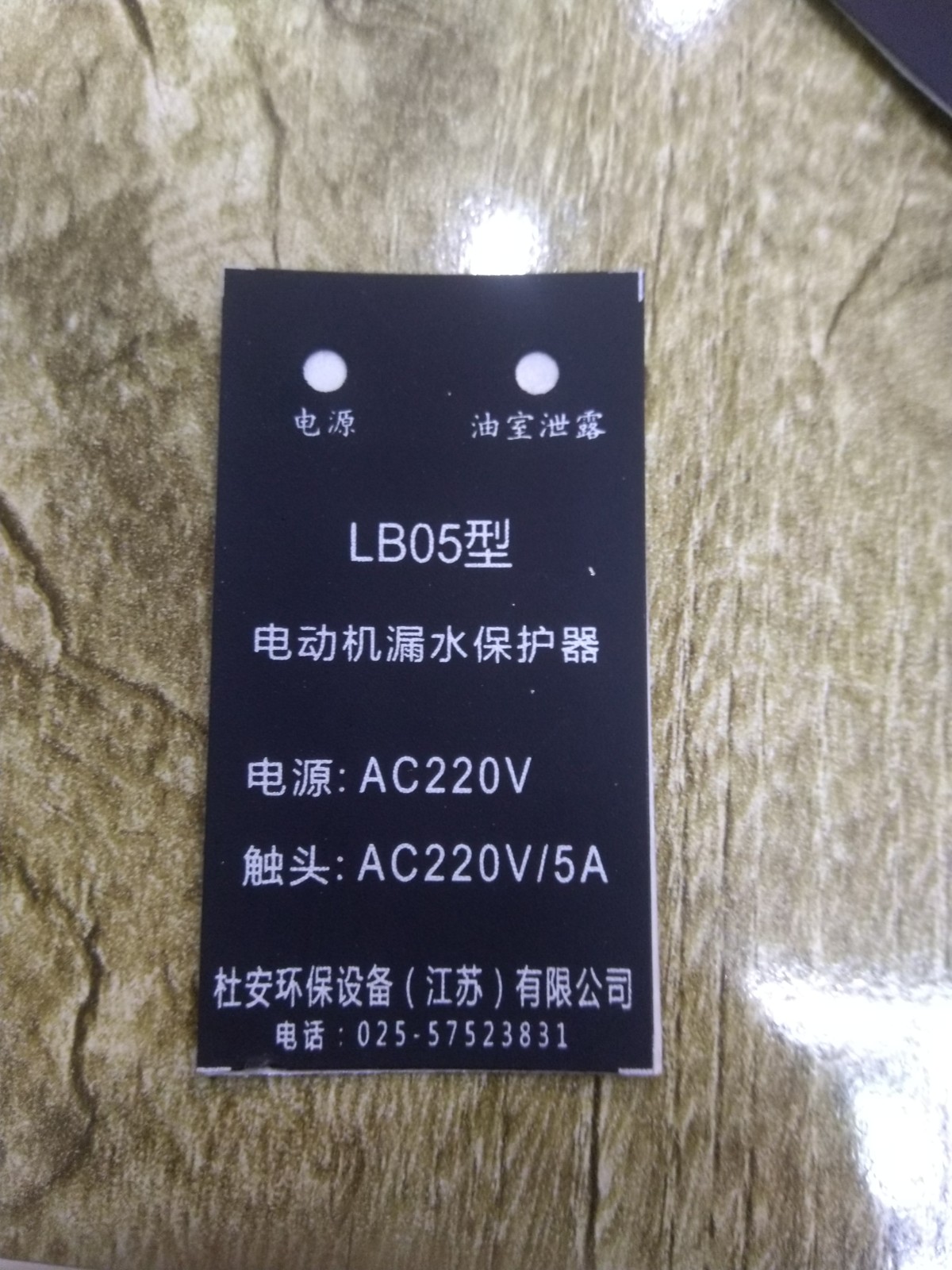

3.产品面板说明

过热/P:绕组过热指示,正常不亮灯,水泵过热故障时亮红灯.

渗漏/S:油室渗漏指示,正常不亮灯,水泵油室渗漏故障时亮红灯.

复位/R:复位按键,当出现故障保护器会锁定,通过手动按复位键复位.

电源/L:电源指示,通电亮绿灯,只要对保护器供电就亮绿灯.

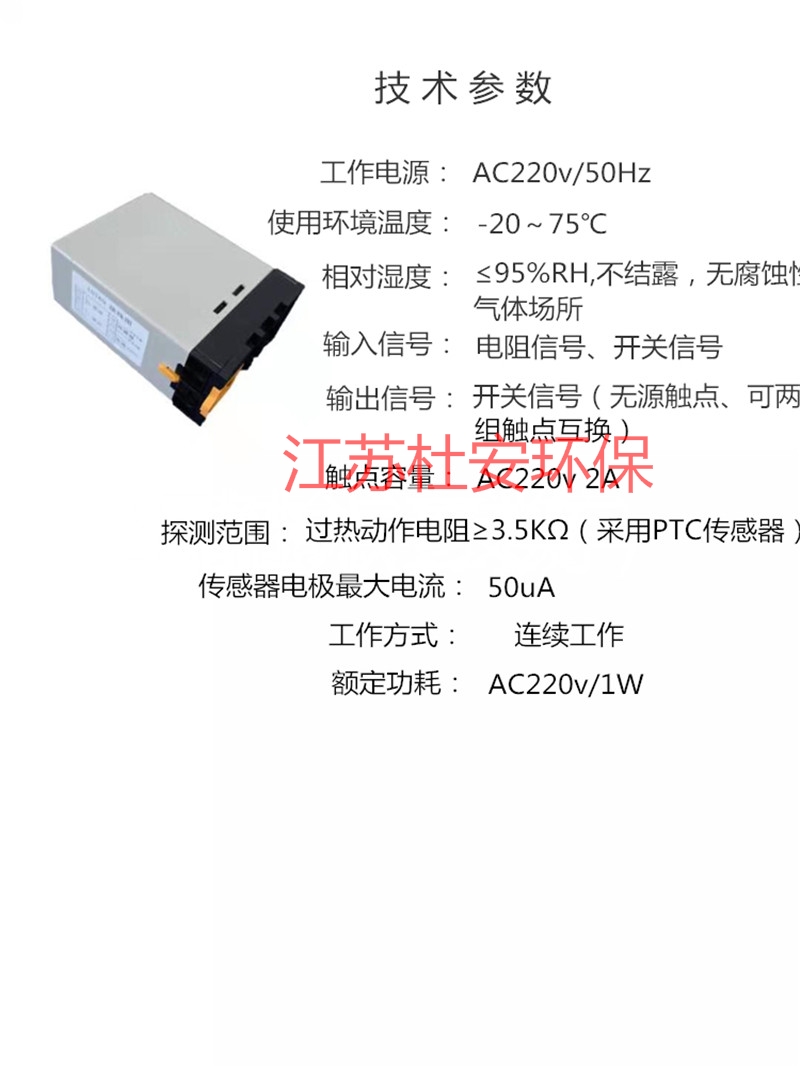

4.技术参数

输入信号:

渗漏输入:电阻信号或常开信号,水灵敏电阻≤30KΩ.

过热输入:PTC电阻信号或常闭信号.

传感器供电:DC12V

信号控制:响应速度20mS,回差控制±5%

环境温度:-20℃~70℃

相对湿度:≤95%RH,不结露,无腐蚀性气体场所

工作电压:220V/50HZ

控制器功耗:≤ AC 2w

故障输出容量:5A/AC220V 5A/30VDC

控制器外形尺寸:48mm*80mm*120mm

安装方式:DIN35导轨

重量:0.3kg

5.接线端子说明：

1.端子1、2（L N）:

保护器供电220V 50HZ,保护器接通电源 面板“电源/L” 亮绿灯。

2.端子3、4（S-IN）:

水泵渗漏输入信号,一般接水泵P31 P32信号线.可检测水泵油室、接线盒、电机腔、湿度的电极或开关量输出信号,信号正常时,“渗漏/S”指示灯不亮,当电极或开关量信号异常时,“渗漏/S”指示灯亮红灯.

3.端子5、6（P-IN）:

水泵过热输入信号,一般接水泵P11 P12信号线.可检测水泵绕组、轴承、定子放置的PTC电阻或常闭开关量输出信号.信号正常时,“过热/P”指示灯不亮,当信号异常时,"过热/P"指示灯亮红灯.

特别说明:当无过热信号时,用导线短接5 6端子.4.端子7、8（Out）:总故障输出,容量5A/220VAC 5A/30VDC。

ZJK-9（-NO）无故障时输出为断开,故障时变为闭合;ZJK-9-NC无故障时输出为闭合,故障时输出变为断开.

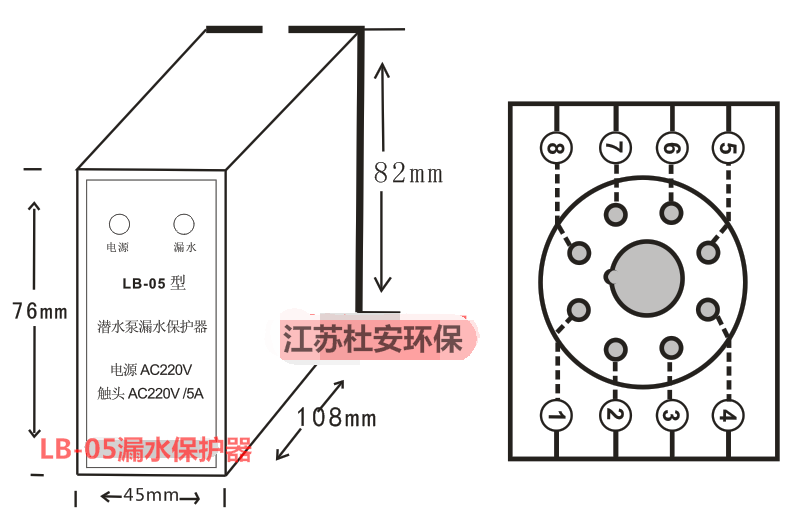

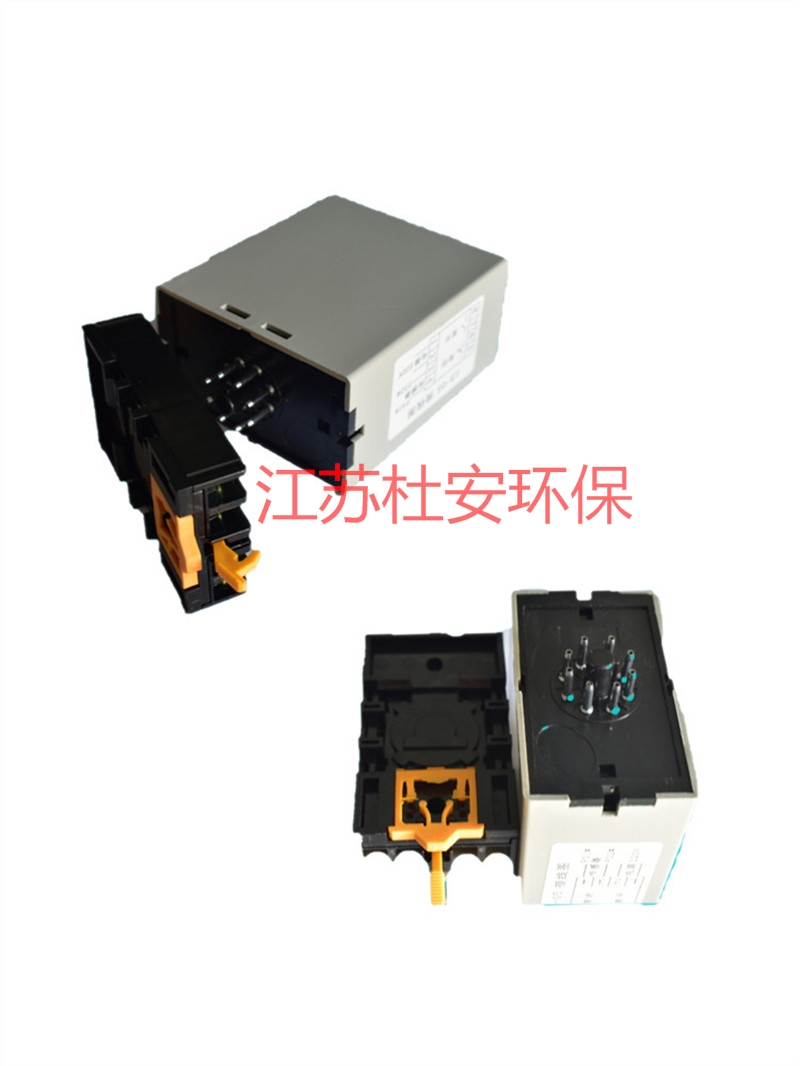

6.外形尺寸图与安装(宽*高*长)含安装底座 48*80*120 (mm)

LB-05电动机漏水保护器外形尺寸:48mm*80mm*86mm

安装底座外形尺寸:48mm*80mm*34mm

LB-05电动机泄露保护器安装方式:采用国际标准DIN35导轨安装,镶嵌于控制柜内,用随机的紧固件锁定即可.

调试前请仔细检查控制柜及控制器的配线,确认无误后,合上控制柜电源,使系统处于运行状态.

7.售后服务

产品自售出后一个月内包退,三个月内包换,一年内免费维修,终身维修服务.在使用过程中如需技术帮助,公司设立了专业的营销客服部,免费为用户提供售前、售中、售后的技术咨询和安装调试指导,解决用户在使用过程中遇到的问题.

8故障处理

8.1:无电源指示

检查1、2号端子是否有220VAC供电.如有供电,保护器损坏.

8.2:过热/P 指示灯一直亮

端子5、6去除所有接线,短接5、6端子,按复位键,如过热/P 指示灯不亮,保护器正常,检测线路及水泵过热传感器;如过热/P 指示灯还一直亮,保护器损坏.检测水泵过热传感器,使用万用表10KΩ档,测量过热传感器.如电阻小于800Ω为正常,如大于3KΩ为水泵有过热故障或传感器损坏.（此测量针对使用PTC电阻传感器与常闭型热敏开关）

8.3:渗漏/S 指示灯一直亮

去除端子3、4所有接线,按复位键,如渗漏/S 指示灯不亮,保护器正常,检测线路及水泵泄漏传感器;如渗漏/S 指示灯还一直亮,保护器损坏.检测水泵泄漏电极传感器,使用万用表1MΩ档,测量泄漏传感器.如电阻大于50KΩ为正常,如小于30KΩ为水泵有泄漏故障或传感器损坏.（此测量针对使用水位电极传感器与常开型浮子开关）

8.4:复位/R 不能复位

去除端子3、4所有接线,短接5、6端子,按复位键.如能复位,保护器正常,检测线路及水泵过热与泄漏传感器;如不能复位,保护器损坏.

8.5:无故障显示有故障输出

去除端子3、4所有接线,短接5、6端子,按复位键.用万用表蜂鸣档测量端子7、8,如无故障指示且万用表无蜂鸣,保护器正常,检测线路.无故障指示且万用表一直蜂鸣,保护器故障.

8.6:有故障显示无故障输出

去除端子3、4所有接线,短接5、6端子,按复位键.用万用表蜂鸣档测量端子7、8,如无故障指示且万用表无蜂鸣,保护器正常,检测线路.有故障指示,保护器故障.

功能概述

江苏杜安环保LB-05电动机漏水保护器使用注意事项：

1、采用接触感温式安装时，应使产品贴紧被控器具的安装面。

2、安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。

3、金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。

4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。

5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。
