杜安环保穿墙回流泵安装尺寸，江苏杜安环保QJB-W2.5

杜安环保穿墙回流泵安装尺寸

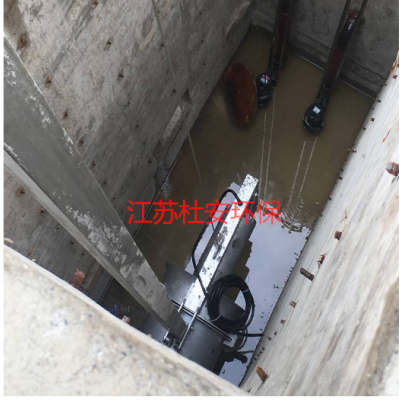

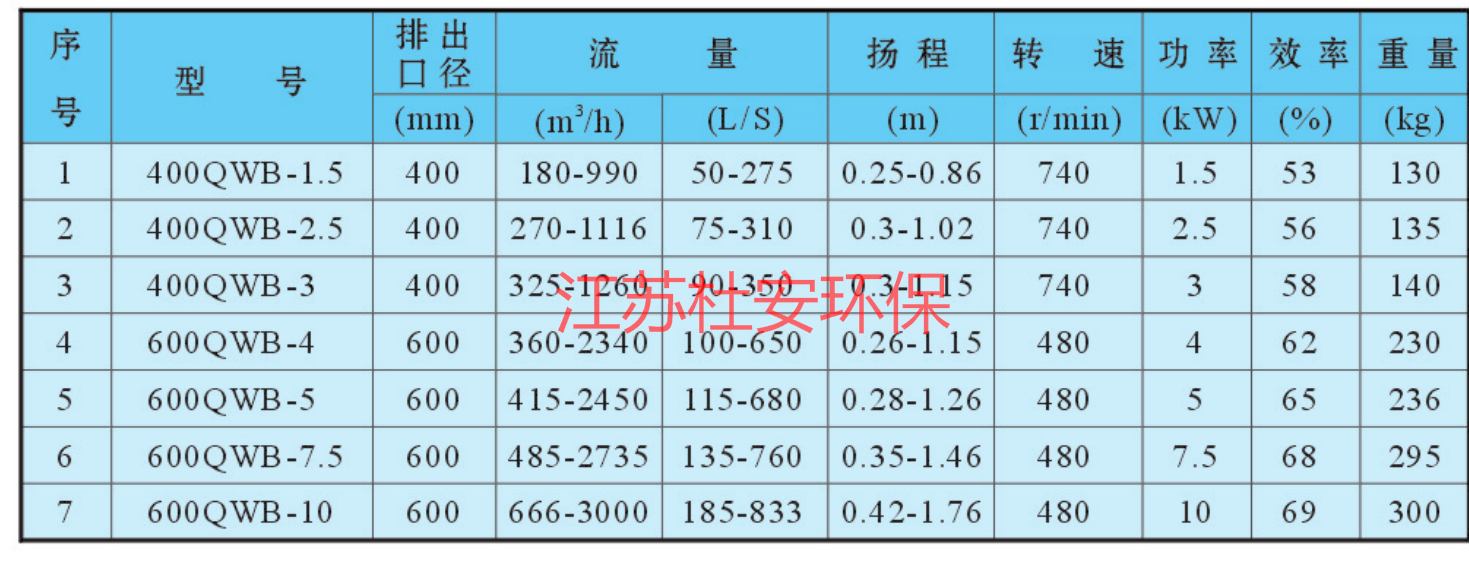

穿墙泵流量扬程

江苏杜安环保QJB-W2.5

污泥回流泵厂家

电机功率：2.5KW

叶轮转速：740转/分

江苏杜安环保回流泵提供所有的元件、器件、附件、配套设备和需要材料的参数、材质、功率、性能曲线等，并在技术协议和售后服务报价表中一一列明。

供货范围应满足潜水泵正常使用的全套设备。包括每套潜污泵及安装所需的耦合底座、水泵导轨、提升导链、水泵出水连接、螺栓紧固件、潜水电缆等，保证质保期内正常运行的备品备件。供货商还必须考虑不同潜水离心泵必须适用于不同的工作用途，而需具有的水泵特征和不同辅件。

江苏杜安环保负责回流污泥泵运行、安装必要辅助系统的供货，包括所有辅件，并负责安装，直至正常运行。供货商还负责对用户运行人员的上岗操作培训。

回流污泥泵艺条件：

杜安环保穿墙回流污泥泵使用性能与产品结构

（1）水泵能自动稳固地与排水连接座联接，并且能在 2 根平行导杆的引导下从泵坑顶部到水泵连接座自由滑动。

（2）泵单元与排水连接座的密封完全是机械加工金属与金属的不漏水接触。

（3）泵的主件材质是 DIN1691，GG25G 灰口铸铁，其表面平滑无砂眼或其他铸造缺陷，所有外露的螺栓螺母均由 AISI-304 不锈钢或更高级别的其他材料制成。除不锈钢外，所有与泵送介质接触的金属表面和泵的外部喷涂有醇酸底漆及面漆(Duasolid) 保护。

（4）电机能通过周围环境及泵送的介质获得足够的冷却，不需冷却夹套或外部冷却系统。

（5）控制电缆和动力电缆采用专用潜水电缆，电缆外护套是低吸水的防油氯丁橡胶，能在水下 20 米处连续使用而不失去其防水性能。

电缆进线密封设计能消除一定的扭矩以形成一个防水的潜水密封；进线装置保证能方便地替换电缆。接线室与电机室被一接线板（或接线单元）隔离，避免外来物质从泵的顶部进入定子室。

（6）电机应是鼠笼式感应电机，装在充气的防水的壳内。定子绕组和定子导线的绝缘等级为 H 级 180℃（提供生产厂家盖章确认属实的彩色印刷产品样本佐证或者其他证明材料。）。定子应通过滴注法绝缘，使得绕组满充率至少达到 95%。定子应热缩嵌入定子室中。不能接收采用需在定子壳上钻孔的螺栓、销和其它连接装置。电机应设计成可连续处理搅拌 40℃的介质，每小时可至少起动 15 次。为监控每相绕组上的温度，在定子进线线圈中应装有热敏开关，热敏开关的设定打开温度为 140℃，闭合温度为 95℃，可以与电机过载保护相连接，并与控制柜连接。

（7）电机的允许电压波动为 +/- 10% ，电机设计成在最高 40℃环境下工作，并且定子绕组的平均温度不超过 85℃，应提供一份能显示转矩、电流、功率因素、输入/输出功率和效率的性能表。该性能表还应包含起动和零负荷特性的数据。电机和电缆应能够持续在水下工作，水密性符合 IP68 防护等级要求。电机额定功率应足够保证搅拌器在整个性能曲线上不会发生过载。监控电缆应包含两根 1.5m ㎡导线，用于连接热敏开关和可选保护传感器。

（8）泵轴在一直用油脂润滑的两个轴承里转动。上轴承是一单列滚珠轴承。下轴承是一双 列角接触球轴承，用于承担径向力和轴向推力。

在泵的性能曲线范围内，泵在其有效工作点以最大转速运行，最小设计寿命 10 万小时。轴承能承受最大设计负荷的 125%，并适合反转。

（9）每台泵配有一个上、下双重独立的机械密封系统，机械密封采用耐腐蚀材料碳化钨材质（提供生产厂家盖章确认属实的彩色印刷产品样本佐证或者其他证明材料。），在油腔内运行，该油腔能以一个稳定的流速对重叠的密封面进行润滑。

机械密封是免维护的，润滑与被输送液体相隔开的，能抵抗热冲击，密封系统不依靠泵所送的介质来润滑。机械密封设工况和故障显示、报警，机械密封的使用寿命不低于 30000 小时。

（10）每个密封的分界面须由自身的弹簧系统联接。机械密封能在顺时针或逆时针转动时，都能正常运行。

（11）外机械密封的外腔装上防磨损装置--螺旋凹槽以除去沉积颗粒。

（12）所有的旋转部件均作适当的静态与动态平衡，以使在正常的全速动转时、并在最大的负荷条件下，均不在设备中、或车间中、或在周围的附近处，出现过分的振动，其不平衡度符合 GB3216-82，AWWA 及 JSWAS 标准的规定。水泵振动 VIS10 传感器：安装在水泵顶部接线室，单一方向测量，输出 4－20mA 信号。用于当水泵发生阻塞、装置故障、部件松散和损坏及轴承故障时，发出报警。

（13）每台泵的轴密封系统有一个油室。

（14）泵和电机轴为同一单元，连续无间断，不采用耦连形式，泵轴是电机轴的延伸。不采用中间齿轮箱或齿轮变速器因为这会降低效率和增加维修费用。

（15）叶轮的材料是灰铸铁(ASTM A-48 级 35B)。达到动平衡。长流道无剧烈拐角，使叶轮具有非常好的过流特性，能使废水中通常存在的固体、纤维物质、污泥等其他物质无阻塞流通。

（16）蜗壳是整件的灰口铸铁，材质为 ASTM A-48，35B 级。偏心设计，足够大的平滑流道以通过进入叶轮的颗粒。

（17）油室注入符合 FDA172.878 卫生标准的白石蜡润滑油，不含芳香烃及按 FDA172.878 卫生标准处理。

（18）提供定子室泄漏监控 FLS (Std.)，定子绕组热敏开关(Std.)，

（19）提供关键必要的电缆固定措施，该措施保证水泵出水管内的电缆稳定，在被提升水流的冲击下不发生损坏，该措施还应保证水泵检修时吊装方便。

（20）泵能够每天 24 小时连续运行，并可每小时启动至少 15 次，利用周围液体冷却，潜水深度最深 20 米。

（21）保证安装的设备在运转时是无异常噪声和振动的，应符合GB10890-89《中华人民共和国城市区域噪声标准》的规定。保证其所安装的所有设备在运转时泵站厂界噪声标准昼间≤60dB(A)，夜间≤50dB(A)；铅垂向Ｚ振级标准值昼间≤75dB，夜间≤72dB。



江苏杜安环保潜水回流污泥泵设备主要部件材质

用于制造和安装立式污水泵的材料应能满足强度、刚度、寿命要求。

泵壳：铸铁 GG25G DIN1691

叶轮：铸铁 GG25G DIN1691

主轴：不锈钢 ASTM431

机械密封：

内密封：耐腐蚀烧结碳化钨/耐腐蚀烧结碳化钨

外密封：耐腐蚀烧结碳化钨/耐腐蚀烧结碳化钨

O-型环：氰橡胶 NBR70IRH

磨损环，动环：不锈钢 AISI304

螺栓、螺母、垫圈：不锈钢 AISI304

导轨：不锈钢 AISI304

导链：不锈钢 AISI304；提升链应能适应泵井的设计，满足分段提升的要求，配有足够的提升链

回流污泥泵附件及资料

质保期外正常运行所需的备品备件，单独列出清单和分项报价；污泥回流泵尺寸图；产品获得权威独立第三方机构出具的检验报告等相关资料。







潜水回流泵（穿墙泵）

回流泵（穿墙泵）的设计、制造、工厂试验的技术要求。

设计要求

江苏杜安环保污泥回流泵配套控制箱的基本要求

A.2.1现场控制箱内电气元件一次元件应满足额定分断能力：≥50kA的要求。箱内所有电气控制系统操作安全，动作可靠，开关、按钮、指示仪表应满足远方/就地控制要求。

A.2.2元器件要求：

塑壳断路器：国产优质，分断能力50kA；

小型断路器：国产优质；

接触器：国产优质；

热继电器：国产优质；

启停按钮及指示灯：国产优质；

端子排：国产优质。

所有电气元件的选型由用户确认。

A.2.3所有就地控制箱/柜采用304不锈钢制作，厚度不小于2mm，且箱/柜门上带有不锈钢门把手。

A.2.4箱门锁应统一选用防腐牢固的合金门锁，外锁选用钥匙型门锁，内锁选用便捷式门锁，同一类型锁的钥匙应相同。控制箱面板上必须还设置一开有观察孔的密封罩罩住指示灯和按钮等元件，并可上锁，以防雨水使元件受潮，采用硅橡胶密封圈。

A.2.5控制箱的防护等级:室内不低于IP54，室外不低于IP56。

A.2.6电气设备的颜色标识

电气设备外壳颜色按中国电力投资集团《火力发电厂色彩统一规定》2008版执行。按钮与指示灯的使用应符合IEC60073中的相关规定。

A.2.6.1指示灯

每个断路器屏都应带红灯和绿灯分别指示断路器闭合和断开状态，黄灯指示“自动跳闸”。当用于模拟线指示时，可使用三色灯。

采用带灯按钮控制时，带灯按钮上应刻有清晰的指令如“push to open”或“push to close”，在命令执行而且设备动作以后，灯应发出下列颜色。

除非获得其他的认可，所有灯的颜色应符合以下惯例：

红色：带电和动作位置

绿色：无压或不动作位置

黄色：故障或异常状态

白色：正常或普通状态

蓝色：其他用途，使用时应带标签

配电盘、控制盘等上的灯应提供试验功能，可以在设备运行时对所有的灯进行测试。灯的试验操作不会造成其他设备动作。

按钮

带灯或不带灯按钮应有遮蔽或采用平头型以避免运行中无意碰触的危险。

当某种情况需要“允许”按钮，应与正常控制有闭锁使得在正常操作以前先按下“允许”按钮。

按钮颜色要求如下：

安装在配电盘正面的停止按钮为红色、启动按钮为绿色。

安装于盘台上紧邻指示灯的按钮，颜色都是黑色，除非有特别要求。

所有按钮的接点应有遮蔽以避免灰尘和接点故障，接点容量应可满足所应用的回路要求。
