1.3.主要性能
传感器供电:
传感器DC12V供电.
供电电源变压器隔离.
信号输入:
泄漏信号:油室泄漏保护.
输入回差控制:±2%.
信号输入:DC12V开关量信号输入或电阻、电流信号输入.
信号响应速度:10mS.
信号输出:
继电器输出触点容量:5A/250VAC或5A/30VDC.
泄漏故障输出:继电器常开,常闭输出;一组切换.

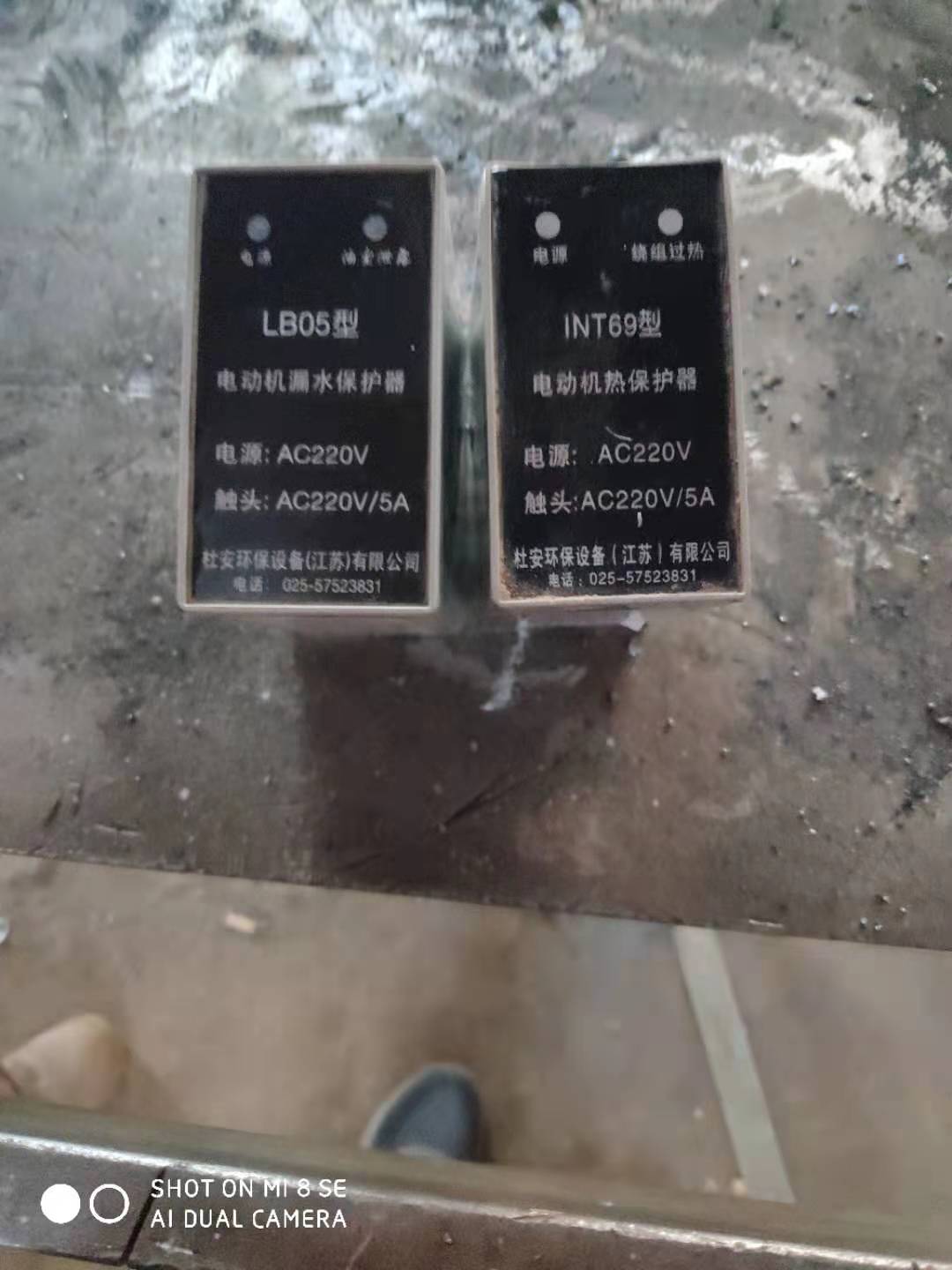

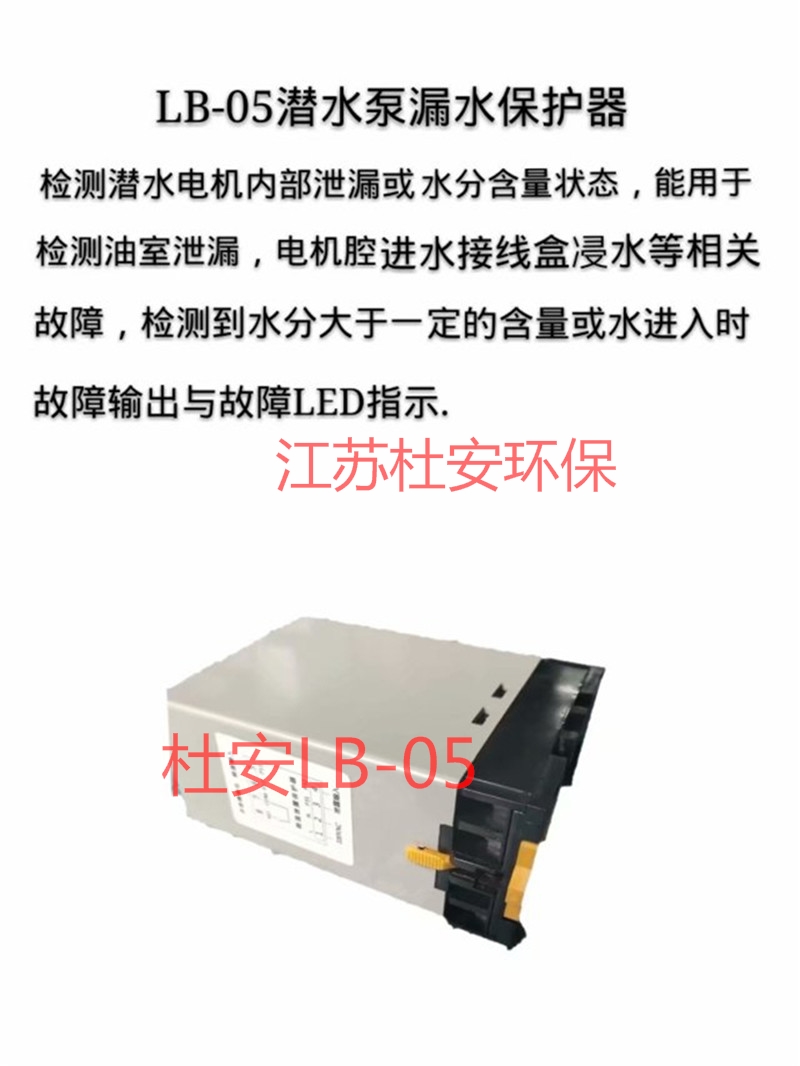

LB-05泄露保护器:
输入电压:AC220V±5%,50Hz;额定功耗小于5W.
环境温度:-20℃～75℃.
环境湿度:90%以下（无水珠凝结）.
外形尺寸:48 x80 x120,重量:0.3Kg.
安装方式:DIN35导轨安装.

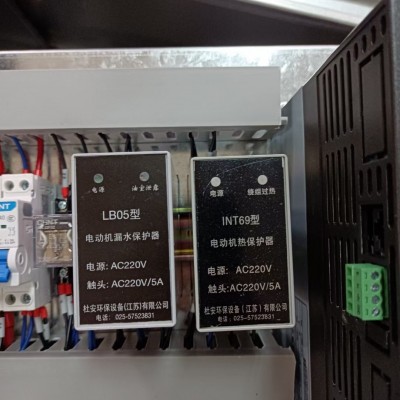

2.保护控制器的使用

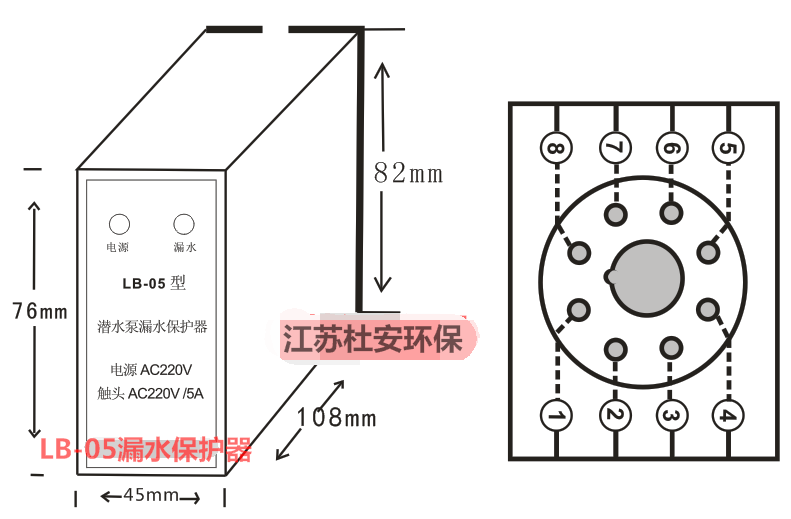

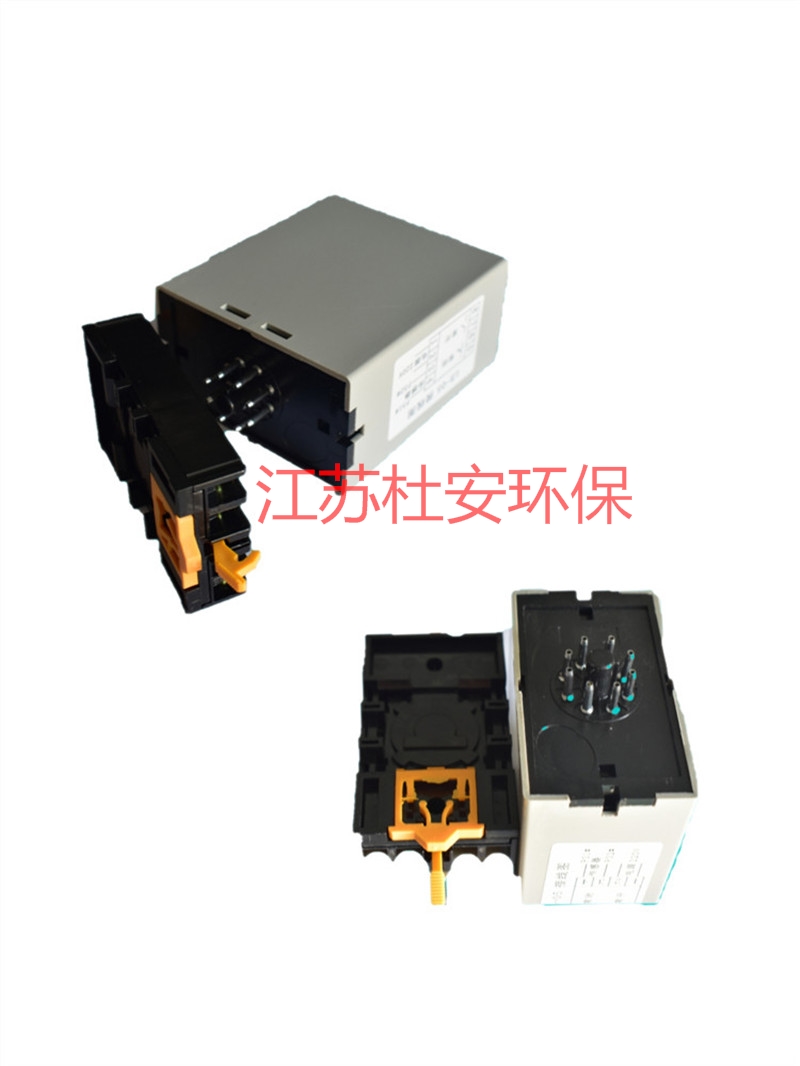

2.1. 外形尺寸图及安装方法 (高X宽X长) 安装方法：控制器采用国际标准DIN35导轨安装，镶嵌于控制柜板上，用随机的紧固件锁定。

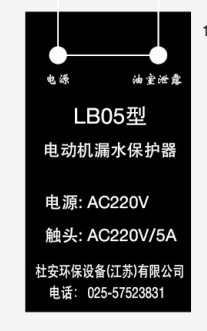

2.2.LB-05漏水保护器接线端子说明
LB-05型控制器共有8个端子,各端子说明如下:
控制器供电:
1:电源L;2:电源 N.
泵体泄漏信号输入:
3:泄漏信号输入; 4:信号公共端.
5 NC:未使用.
泄漏故障输出----继电器信号输出:
6:公共端;7:常开端;8:常闭端.
泄漏:（不接入信号时,信号正常）
当泄漏故障时:6,8端子断开;6,7端子接通.
当泄漏无故障时:6,8端子接通;6,7端子断开.
3.控制器应用图
LB-05型漏水超热保护器，实现油室漏水、电机腔漏水、接线盒漏水和绕组超热检测及故障输出；三组漏水信号输入有回差特性等功能。
供电电源： AC220V，50Hz，输入功率5W。
使用环境：温度-20℃～+50℃，相对湿度≤85%RH。
继电器触点容量： 5A 250VAC
信号输入
COM与R1为油室漏水的输入端；
COM与R2为电机腔漏水的输入端；
COM与R3为接线盒漏水的输入端；
COM与K1为电机绕组超热的输入端。
故障输出
J1为故障输出，没有故障时断开，有故障时闭合，开关量；
J2为故障输出，没有故障时闭合，有故障时断开，开关量。
故障检测
当油室漏水探头，检测到电阻值20K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当电机腔漏水探头，检测到电阻值35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当接线盒漏水探头，检测到电阻值 35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当绕组过热探头，检测到超出规定温度(由用户选择的过热探头决定温度值)并断开时，对应的指示灯亮，故障输出继电器动作，当温度恢复到规定温度以下并闭合时，故障消失，漏水保护器恢复到初始状态。输入有1s到2s的延时。
漏水超热保护器
KQ1010型漏水超热保护器，实现油室漏水、电机腔漏水、接线盒漏水和绕组超热检测及故障输出；并能实现两路PT100温度采集显示，报警温度设定故障输出等功能。
供电电源： AC220V, 50Hz， 输入功率5W。
使用环境：温度-20℃～+50℃，相对湿度≤85%RH。
继电器触点容量： 5A 250VAC
PT100温度显示范围： -199.9℃～ +199.9℃
信号输入
COM1与R1为油室漏水的输入端；
COM1与R2为电机腔漏水的输入端；
COM1与R3为接线盒漏水的输入端；
COM1与K1为电机绕组超热的输入端；
COM2、PA1及 PA2为温度1的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PA1, 另一个线连接到PA2)；
COM2、PB1及 PB2为温度2的PT100输入端，采用三线制接法(PT100中两个颜色相同的线分别连接到COM2、PB1，另一个线连接到PB2)。
故障输出
J1为故障输出，没故障时断开，有故障时闭合，开关量；
J2为故障输出，没故障时闭合，有故障时断开，开关量。
温度报警设定
松开按键显示器显示的是两个PT100的检测温度；
按下按键显示器显示的设定报警温度；
温度1电位器可改变第一路PT100设定报警温度值；
温度2电位器可改变第二路PT100设定报警温度值。
故障检测
当油室漏水探头，检测到电阻值20K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当电机腔漏水探头，检测到电阻值35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当接线盒漏水探头，检测到电阻值35K时，故障消失，保护器恢复到初始状态(即回差特性)。输入有1s到5s的延时，输入电阻越小延时时间越短，反之越长。
当绕组过热探头，检测到超出规定温度(由用户选择的过热探头决定温度值)并断开时，对应的指示灯亮，故障输出继电器动作，当温度恢复到规定温度以下并闭合时，故障消失，保护器恢复到初始状态。输入有1s到2s的延时。
PT100温度检测
保护器设计了双PT100输入，为消除PT100引线过长对温度的影响，采用了三线制的设计。温度的检测范围-199.9℃～+199.9℃,并在显示窗口中显示出来，当检测到的温度超出设定的报警值时，对应的指示灯亮，故障输出继电器动作，当检测到的温度低于设定的报警值时，故障消失，保护器恢复到初始状态。
PT100报警温度设定
两路PT100报警温度值是可以设定的，按下报警温度设置按钮，显示窗口转换到报警温度设定值的显示。分别调节两个报警温度设定电位器，可改变报警温度值。设置结束后，再次按下报警温度设置按钮，显示窗口转换到PT100采集温度值的显示。
