蓝深潜污泵自动耦合装置

南京蓝深污水泵自耦装置

产品概述

一种潜水电泵出水法兰与出水管路系统自动对接的自耦装置，由潜水电泵出水法兰、附加耦合法兰和出水管座进口法兰组成，在附加耦合法兰和出水管座进口法兰的两侧各有一对楔卡且楔点的位置在法兰的水平中心线附近。当潜水电泵从水坑上方降落时，附加耦合法兰两侧的楔卡和出水管座进口法兰两侧的楔卡就卡到一起，在潜水电泵自重和楔卡斜面的作用下，两个法兰面紧紧地贴在一起，就好比两个法兰的两侧用两个螺栓上紧了一样，潜水电泵的水压再大也不能推开法兰面而大量漏水。当潜水电泵从水坑内往上提起来时，两对楔卡能够沿斜面方便的脱开，从而实现自动耦合装置的功能。它可以在方便潜水电泵自动装拆的同时，解决耦合的两个法兰之间大量漏水的问题，从而节约能源。

潜污泵的DN50自动耦合装置，包括耦合底座、耦合滑板、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固.

潜水排污泵由于软密封垫是过紧配合固定在凹槽中，当耦合滑板和耦合底座相互耦合时，不会因为两个接触面的相对移动，而使软密封垫从凹槽中脱落，从而保证了两接触面的密封性。潜水排污泵是一种泵与电机连体,并同时潜入液下工作的泵类产品,

带自动耦合装置 潜水排污泵的优点:

1.结构紧凑、占地面积小。排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。 安装维修方便。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。

2.连续运转时间长。排污泵由于泵和电机同轴,轴短,转动部件重量轻,因此轴承上承受的载荷(径向)相对较小,寿命比一般泵要长得多。 不存在汽蚀破坏及灌引水等问题。特别是后一点给操作人员带来了很大的方便。

3.建筑物内使用的排水泵有潜水排污泵、液下排水泵、立式排污泵和卧式污水泵等。由于建筑物内一般场地较小，排水量不大，排水泵可优先采用潜水排污泵和液下排水泵，其中液下排污泵一般在重要场所使用;立式污水泵和卧式污水泵要求设置隔震基础、自灌式吸水、并占用一定的场地，故在建筑中较少使用。 　　排水泵的流量应按生活排水设计秒流量选定：

4.当有排水量调节时，可按生活排水高峰时小时流量选定。消防电梯集水池内排水泵流量不小于10L/s。 排水泵的扬程按提升高度、管道损失计算确定后，再附加一定的自由水头。自由水头宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不应小于0.7m/s，并不宜大于2.0m/s。 公共建筑内应以每个生活排水集水池为单元设置一台备用泵，平时宜交互运行。地下室、设备机房、车库冲洗地面的排水，如有两台及两台以上排水泵时可不设备泵。

5.当集水池无法设事故排水管时，水泵应有不间断的动力供应; 当能关闭排水进水管时，可不设不间断动力供应，但应设置报警装置。

6.当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。

7.当提升一般废水时，可按实际情况考虑不同集水池的潜水排污泵出水管合并排出。两台或两台以上的水泵共用一条出水管时，应在每台水泵出水管上装设阀门和止回阀。单台水泵排水有可能产生倒灌时，应设止回阀。不允许压力排水关与建筑内重力排水管合并排出。

8.当潜水排污泵提升含有大块杂物时，潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时，宜采用大通道潜水排污泵。 当电机功率大于等于7.5kW或出水口管径大于等于DN100时，可采用水泵固定自耦装置;

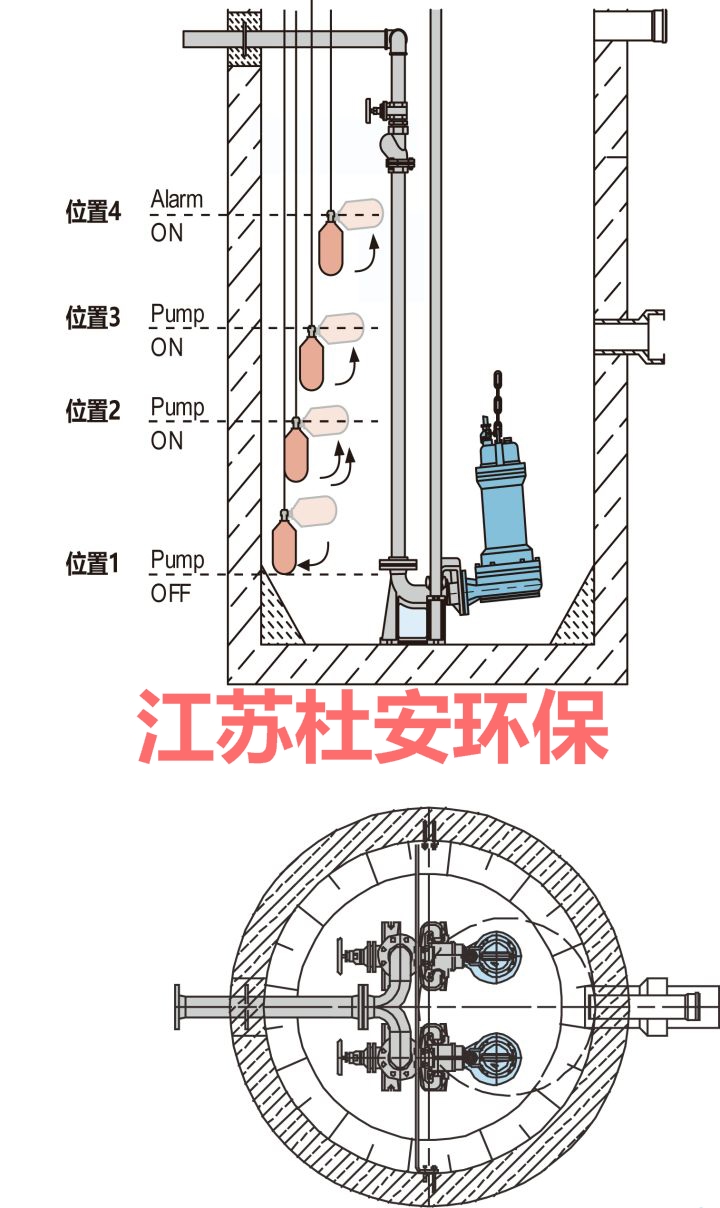

9.当潜水排污电泵电机功率小于7.5kW或出水口管径小于DN100时，可设软管移动式安装。污水集水池采用潜水排污泵排水时，应设水泵固定自耦装置，方便水泵检修。排水泵应能自动启停和现场手动启停。多台水泵可并联交替运行，也可分段投入运行。

   潜污泵快速自动耦合装置，属于管道联接领域，是由导轨、导向轮，出水固定弯头，耦合板，连接板，限位杆等组成，其特征是泵体通过以上构件，不要螺栓连接，能使泵体与出水固定弯头连接并密封，并能保证中心一致，使检修水泵时不要下井拆卸，而且直接将泵体吊上井，安装也只要顺着导轨放下井即可。
自动耦合装置,包括耦合底座、耦合滑板、导杆、上固定板,在耦合 底座、支架、型面垫圈。

         GAK型潜水排污泵自动耦合装置优点：
1.使用自动耦合装置后，安装检修方便。在没有自动耦合装置的情况下固定式安装，如遇到水泵故障检修人员需下水拧开螺丝，起吊水泵进行检修，或用其他小泵把水抽完人下去检修，如果水质很脏，人就很难下得去，这时检修就遇到了很大困难。但装了GAK型潜水排污泵的自动耦合装置后，需要起吊时，人可以不需要下水拧开螺丝，直接提升水泵即可，检修完毕后顺着导轨下去就能实现水泵与管路的密封，从而水泵正常运行。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。不锈钢耦合装置｜不锈钢自动耦合装置｜潜水泵耦合器｜污水泵耦合装置

2.  GAK型潜水排污泵的自动耦合装置结构紧凑、占地面积小。排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。

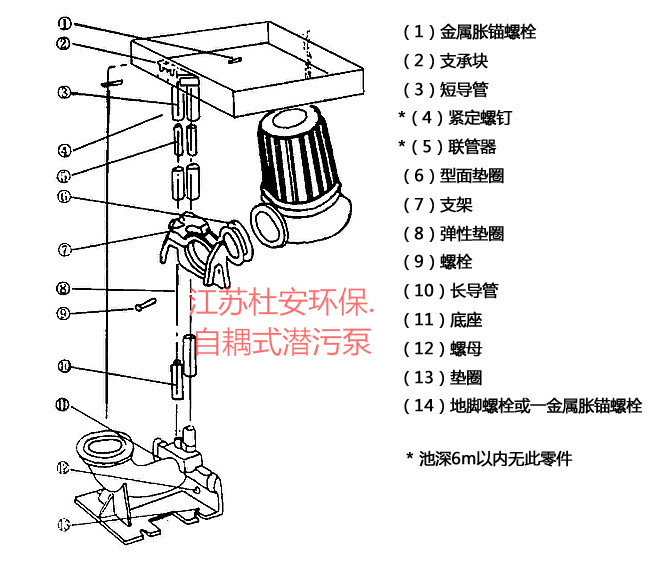

GAK型潜水排污泵自动耦合装置的组成：
GAK型潜水排污泵的自动耦合装置，包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固.不锈钢耦合装置｜不锈钢自动耦合装置｜潜水泵耦合器｜污水泵耦合装置

  GAK型潜水排污泵自动耦合装置一般根据使用环境的不同，我公司开发了铸铁型潜水排污泵自动耦合装置和不锈钢型潜水排污泵自动耦合装置。自动耦合装置导轨也可以定做成焊管、不缝钢管、不锈钢管。
江苏环保配置铸铁型自动耦合装置有以下几种：
GAK50      型潜水排污泵的自动耦合装置（铸铁）
GAK65      型潜水排污泵的自动耦合装置（铸铁）
GAK80      型潜水排污泵的自动耦合装置（铸铁）
GAK100    型潜水排污泵的自动耦合装置（铸铁）
GAK150    型潜水排污泵的自动耦合装置（铸铁）
GAK200    型潜水排污泵的自动耦合装置（铸铁）
GAK250    型潜水排污泵的自动耦合装置（铸铁）
GAK300    型潜水排污泵的自动耦合装置（铸铁）
GAK350    型潜水排污泵的自动耦合装置（铸铁）
GAK400    型潜水排污泵的自动耦合装置（铸铁）
GAK450    型潜水排污泵的自动耦合装置（铸铁）
GAK500    型潜水排污泵的自动耦合装置（铸铁）
GAK600    型潜水排污泵的自动耦合装置（铸铁

配导杆、吊链安装使用

重量：35kg
