江苏杜安环保QJB1.5/6-260/3-980潜水搅拌机、潜水推流器、潜水曝气机等配套的潜水电机都是采用双向机械密封结构。多达两道机封。才能确保电机的安全工作。潜水电机的机械密封性能良好，无渗漏，绝缘等级应符合F级的规定。潜水搅拌机、潜水推流器、潜水曝气机的机封内压能承受0.2MPa下10min的压力，无渗漏。

杜安环保QJB1.5/6-260/3-980潜水搅拌机在下列条件下能正常24小时连续运行：

1．环境温度：较低：-6 ℃，较高：40℃；

2．环境湿度：较大70%、较小50%；

3．介质的PH值范围：6-9；

4．介质密度不超过1150kg/m3；

5．潜水深度不超过20m；技术性能

结构设计：全铜线圈潜水电机 NSK轴承 碳化钨机械密封 防水密封电缆

使用寿命：15年左右 平时须不间断的维护保养

安装系统：50*50*方管 不锈钢304材质 带起吊装置

运行模式：可连续运行

木箱包装

江苏杜安环保QJB1.5/6-260/3-980S潜水搅拌机安装系统

QJB潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的最大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用一套起吊装置（用户有特殊要录除外）。

QJB型潜水搅拌机性能特点

QJB型潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、电气控制等部分构成。搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。

杜安QJB1.5/6-260/3-980型潜水搅拌机性能特点

1、潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。

2、叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。

3、与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、电机绕组绝缘等级为F级，防护等级为IP68,选用进口轴承和独有专利的电机防凝露装置，使电机的工作更加安全可靠。

5、两道机械密封，材质为碳化钨－碳化钨。

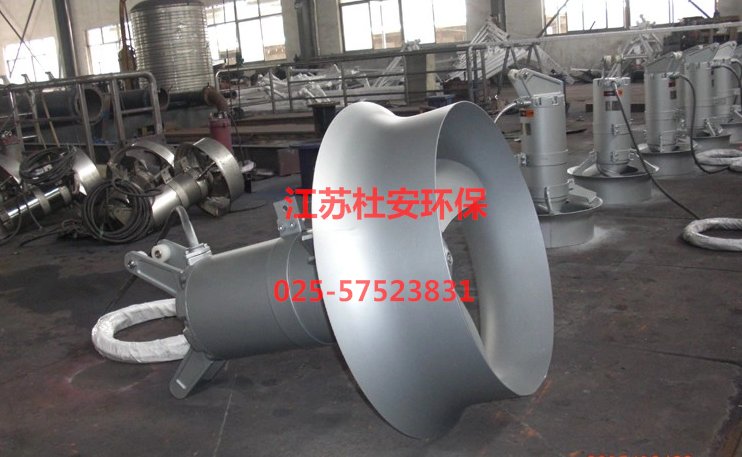

6、根据工艺要求，直联式潜水搅拌可配用导流罩。

7、潜水搅拌机的不锈钢、碳钢精铸焊接叶桨，经优化设计叶片呈后掠式，效率高，具有自洁功能。

8、内部设有泄漏传感器和定子绕组超温保护报警装置。

潜水搅拌机的安装的安装方式有多种，主要是根据安装系统以及尺寸来进行安装，潜水搅拌机常用的安装方式说明：

潜水搅拌机的安装要求如下

①保证搅拌机在检修时候，可以方便地拆除；

②应能将搅拌机的吊链固定在井筒某一部位，以便以后方便的使用；

③每一台搅拌器安装在一只固定式的构筑物当中，搅拌机应能通过导向装置降至构筑物当中就位；

④各个部件间做上装配记号，在需要的地方应配有定位销，以便在现场能正确地再次装配和定位；

⑤搅拌机附件及其电缆，应能够浸没在20米的水深中连续运行而不会受到损坏，并且应有更加可靠的密封性。

安装方式1：主要由导杆、上转盘、支撑桨、下转盘组成．潜水搅拌机通过下转盘与导杆联接，悬挂于导杆下部，导杆则通过上转盘固定上支撑架上，潜水搅拌机可通过下转盘上联接螺栓位置的改变，在垂直面上与水平面成一定的倾角安装；潜水搅拌机也可通过上转盘与导杆的联接螺栓位置的改变绕上转盘轴线作360°旋转，以适应不同方向搅拌或推流，消除水池中的死区，使水流处于较好的运行状态。

安装方式2：主要由手拉葫芦、起吊架、直起吊环链、支座、导杆、中间支撑桨（池深≤6米时无）、限位架、底座等组成。导杆通过焊接在本体上的铰轴定位于支座、中间支撑架、底座同心轴线上，并可在水平面内转动±60°，以适应不同方向搅拌或推流，消除水池中的死区，使水流处于较好的运行状态，潜水搅拌机通过导轮沿导杆上下移动，起吊架可安在支座上并可绕其定位轴线旋转360°，以方便安装及维护。为增加潜水搅拌机运行时的可靠性，减缓潜水搅拌机运行中的振动，一般限位架直接焊在导杆上，并在潜水搅拌机与限位架加设减震块。限位架焊接在导杆上可出厂前焊接，也可在现场安装时焊接。如用户无特殊要求，一般在出厂前焊接。

潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节。吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。客户定货时，请提供池深H，以便我们加工时确定导杆尺寸及支撑架的数量。安装系统的材质采用不锈钢（或碳钢）制造。起吊装置除吊架座外，数台搅拌机可共用一套。

潜水搅拌机安装注意事项：

1、导杆应与水平面垂直，可采用铅锤校正；

2、起吊潜水搅拌机时，叶轮端较水平面应上仰5°；

3、起吊中心和潜水搅拌机的起吊重心处于同一垂直线上。

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。当池深H<4米时建议采用安装系统Ⅰ。

潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。当池深H>4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础(或钢结构底座)。

起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。

客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外，多台搅拌机可共用一套起吊装置(用户有特殊要录除外)。

杜安环保潜水搅拌机就地控制箱、按钮箱箱内元件技术要求。

    控制箱（柜）内全部低压电器元件应符合中国国家现行标准（GB）或国际电工委员会现行标准（IEC）。所有低压电器元件含断路器、变频器、软启动、接触器、控制继电器、转换开关、按钮、指示灯等均采用施耐德、西门子、ABB品牌，其型号，规格及安装方式必须在中国具有互换性。元器件品牌采用施耐德NSX系列、西门子3VA系列、ABBTmax T（XT除外）系列。浪涌保护器选用ABB OVR系列，施耐德PR系列，西门子5SD7系列。
