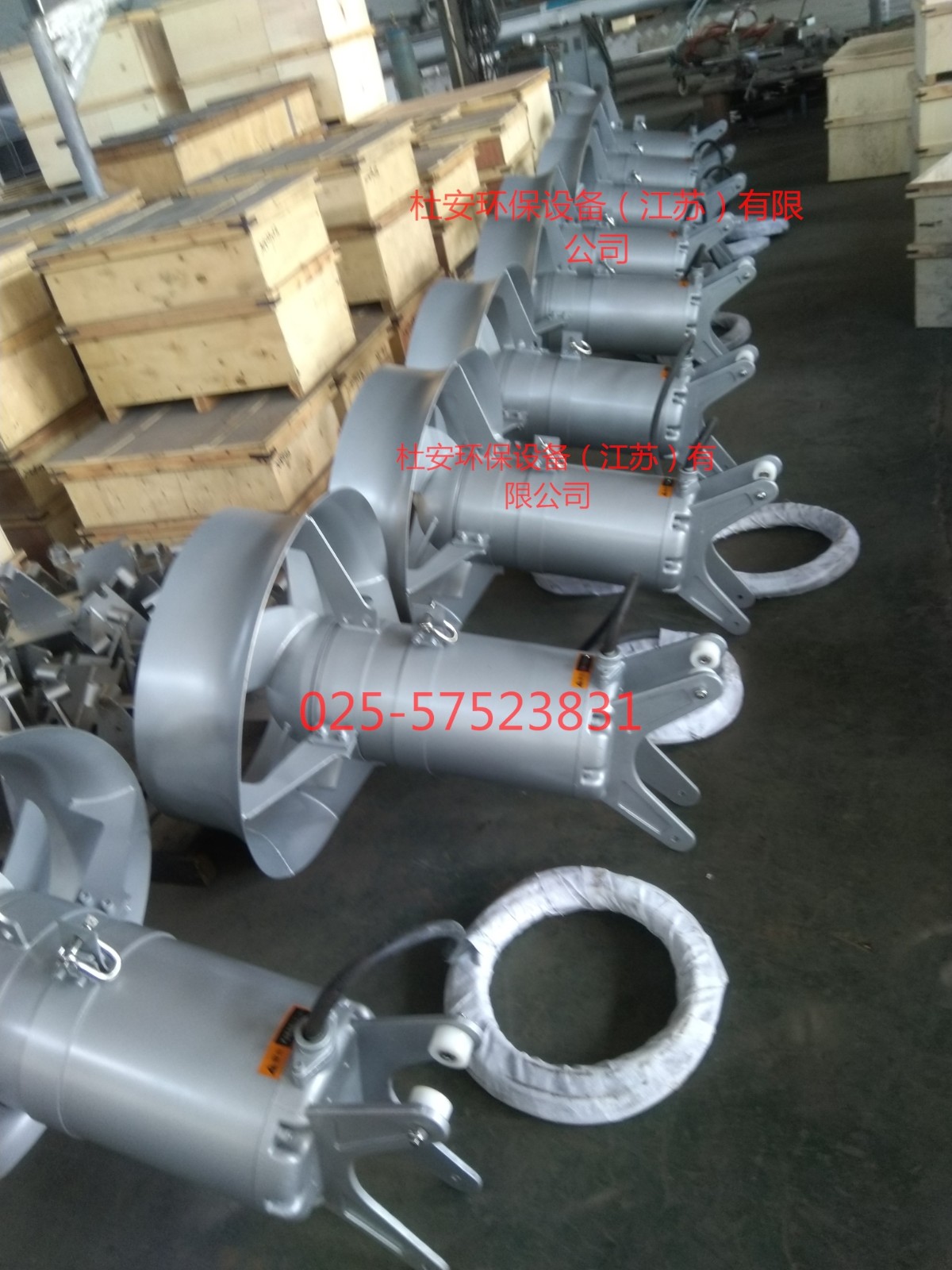

回流泵QJB-W1.5 QJB-W2.5

回流泵QJB-W1.5 QJB-W2.5

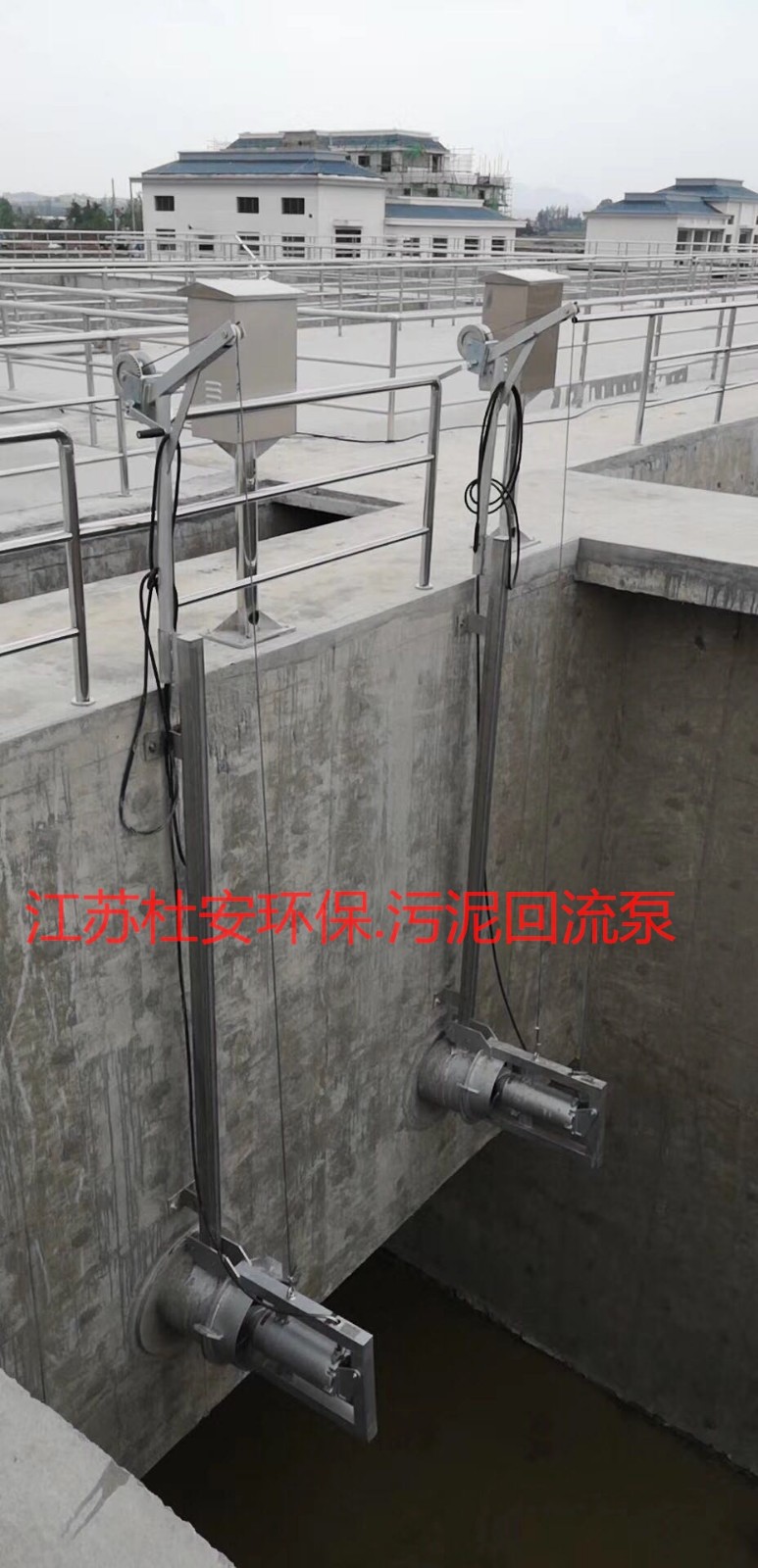

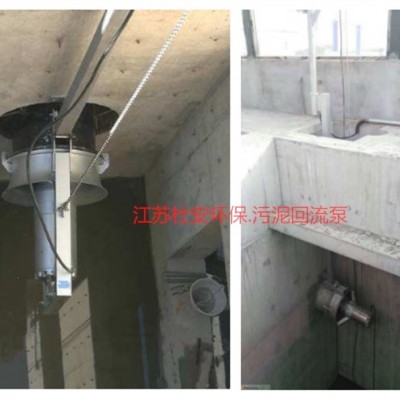

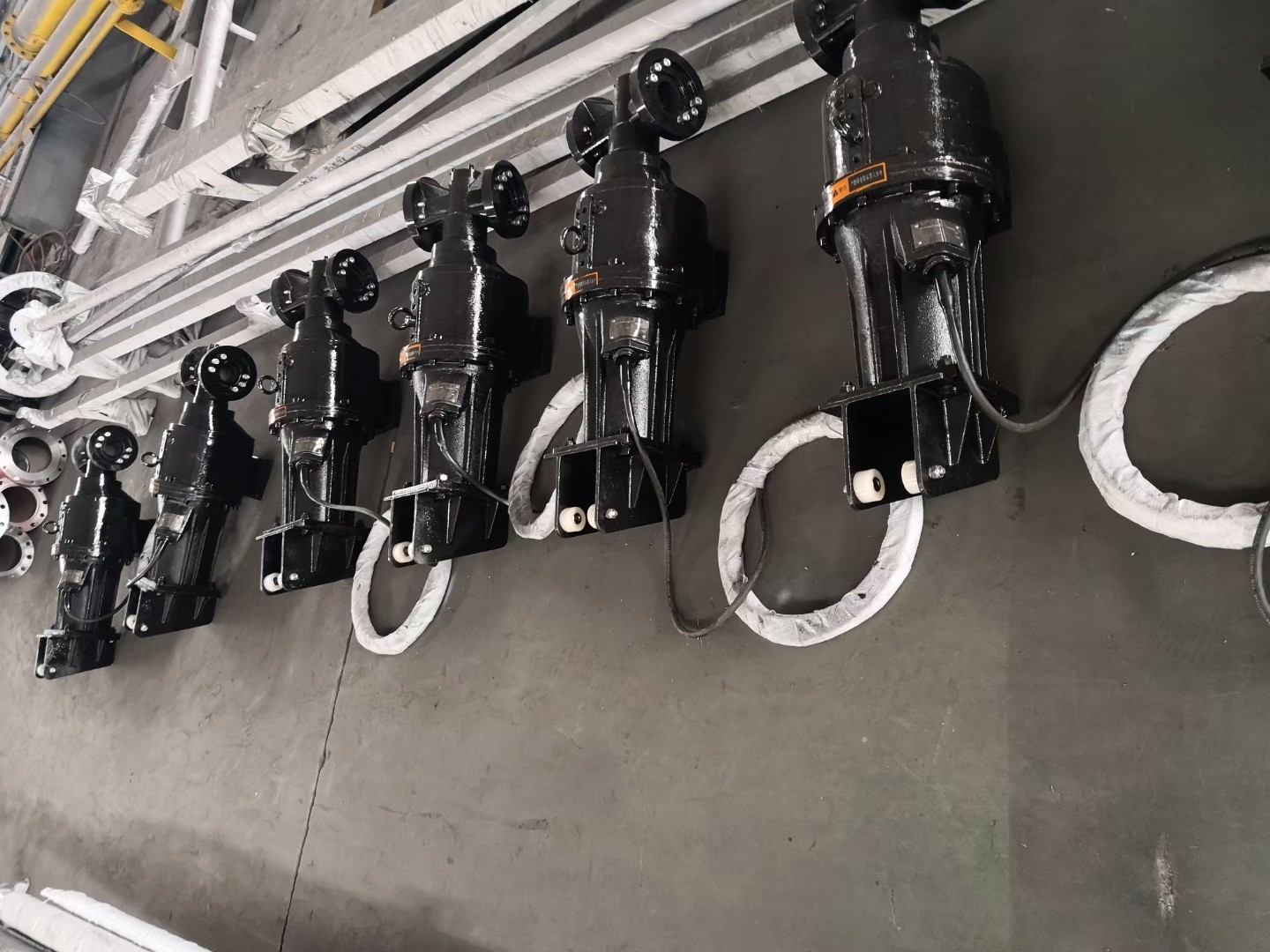

穿墙回流泵

潜水穿墙泵

污泥回流泵安装尺寸

回流泵供货范围

每套完整的穿墙泵由主机、安装系统和电控设备组成。成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱和接线箱以及所需电缆。每台穿墙泵包含以下部件：

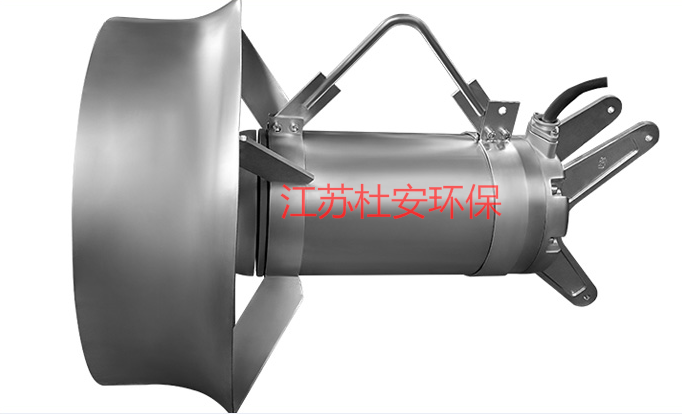

（1）主机，主机主要由叶轮、潜水电机、导流筒体、导向滑轮等组成。叶轮直接装在潜水电机轴上，潜水电机则固定在导流筒体内。

（2）安装系统主要由手拉葫芦、起吊柱、吊架座、起吊环链、吊钩、导杆、穿墙管、拍门等组成。

（3）每台穿墙泵的潜水电缆 10m；

（4）电气保护元件，包括短路、过载、缺相保护等；

（5）穿墙泵保护元件包括湿度保护，温度保护，以及保护控制器等；

（6）就地控制柜和接线盒等；

（7）所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓、螺母、垫圈等)；

（8）两年备品备件及专用工具。

工艺条件

安装位置：生物池内好氧区水下介质：生物池内污水

介质温度：8～35℃ 介质 PH：5～9

环境温度：-10℃～45℃

工作方式：水下间歇运转或 24h/d 连续运行。

江苏杜安环保QJB-W1.5 QJB-W2.5回流泵的性能及结构

1、性能

（1）穿墙泵转动平稳自如，无卡死、停滞、振动等现象。

（2）穿墙泵作密封气压试验，试验压力为 0.2Mpa。

（3）穿墙泵采用双机械密封结构和唇形密封结构，机械密封保证在10000 小时内可靠运行而不需更换

（4）穿墙泵引出电缆采用 YZW 型橡胶套软电缆或性能相同的其它电缆，电缆密封头采用特殊硫化处理，以防电缆外皮破损而渗水至电机。

（5）穿墙泵油室内设有密封泄漏保护装置。

（6）穿墙泵引出电缆中双色线(黄/绿)规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭。

（7）穿墙泵电机转子采用动平衡试验，平衡精度为 G6.3。

（8）穿墙泵电机定子绕组内设有热保护开关。

（9）穿墙泵运行期间，电源电压、频率与额定值的偏差及对电机性能和温升的影响符合 GB755 的规定，电机的电气性能符合 JB/T8092、JB/Z346、

GB5013．4 中的规定。

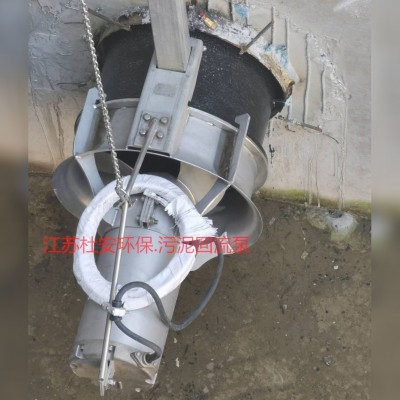

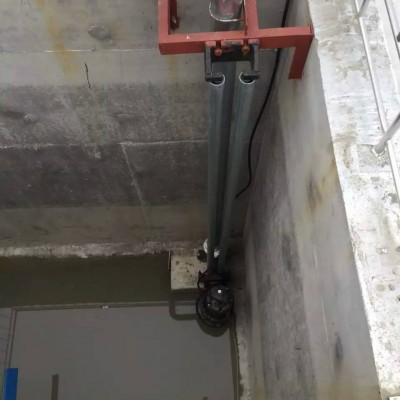

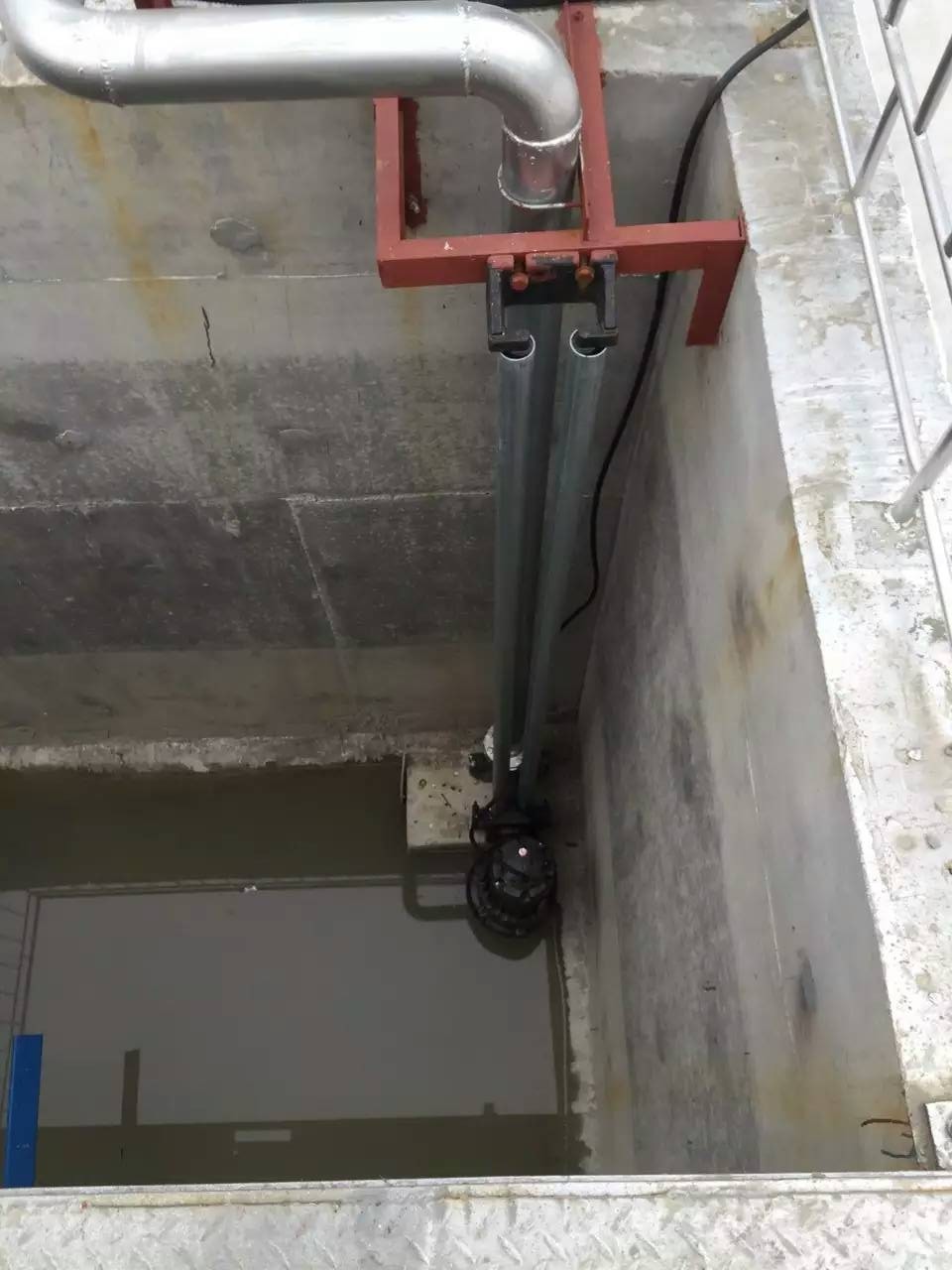

（10）穿墙泵在导轨支架上自由升降，可与预埋回流管快速耦合，运行平稳、可靠。

杜安环保流污泥泵设备主要部件材质

用于制造和安装立式污水泵的材料应能满足强度、刚度、寿命要求。

泵壳：铸铁 GG25G DIN1691

叶轮：铸铁 GG25G DIN1691

主轴：不锈钢 ASTM431

机械密封：

内密封：耐腐蚀烧结碳化钨/耐腐蚀烧结碳化钨

外密封：耐腐蚀烧结碳化钨/耐腐蚀烧结碳化钨

O-型环：氰橡胶 NBR70IRH

磨损环，动环：不锈钢 AISI304

螺栓、螺母、垫圈：不锈钢 AISI304

导轨：不锈钢 AISI304

导链：不锈钢 AISI304；提升链应能适应泵井的设计，满足分段提升的要求，配有足够的提升链

结构

（1）电缆进线密封

电缆进线密封是一个带固定板的完整部件。电缆入口严格保证防水和潜水密封。

（2）电机

三相鼠笼式感应电机，壳型设计，壳内充满空气，以直接方式启动， 电机可以连续搅拌 40℃的介质，每小时的较大启动次数为 15 次，每次启动之间的间隔时间均匀。

电机的设计能够在额定电压变化±5％的范围内提供其额定输出。在电机未过热的情况下，只要电机未达到满负荷连续运，±10％的额定电压误差也是可以接受的。电机允许的相间电压不平衡在 2％之内。定子通过周围液体冷却。电缆直径大于 1．5mm2 连接热敏开关和可选保护传感器，电缆护套抗污水腐蚀。

（3）机械密封

搅拌器配有两个独立的机械密封系统。密封件在油腔中操作，用液体动力以恒定的速度向密封面喷油产生润滑。外部—次密封组件位于搅拌液体和油腔之间，包含一稳定的和—正向驱动的旋转的碳化钨圈。内部二次密封件，位于油腔和电机壳之间，包含一稳定的碳化钨圈和—正向驱动的旋转的碳化钨圈。只有外密封面和搅拌的介质接触。每个密封接口用弹簧系统卡紧。密封既不要求维护又不要求密封调整，还不要求密封旋转方向。油腔加注石蜡型白油，油中不含芳香族碳氢化合物。

（4）轴承

叶轮轴和电机轴为一个整体,电机内轴承为两只全封闭深沟球轴承。主要轴承是单列调心滚子轴承以承担轴向负荷，轴承使用寿命不小于 10 万小时。

（5）油室

油对密封起润滑、冷却作用，并对渗透的液体起了额外的屏障作用。油室中积聚的压力，通过一个内部的空间体积而减缓。

（6）叶轮

叶轮为三片式，叶片宽度大，侧面薄，表面平滑，并且为后掠式，具有自洁功能确保了搅拌器的高效、无堵塞运行。

（7）保护

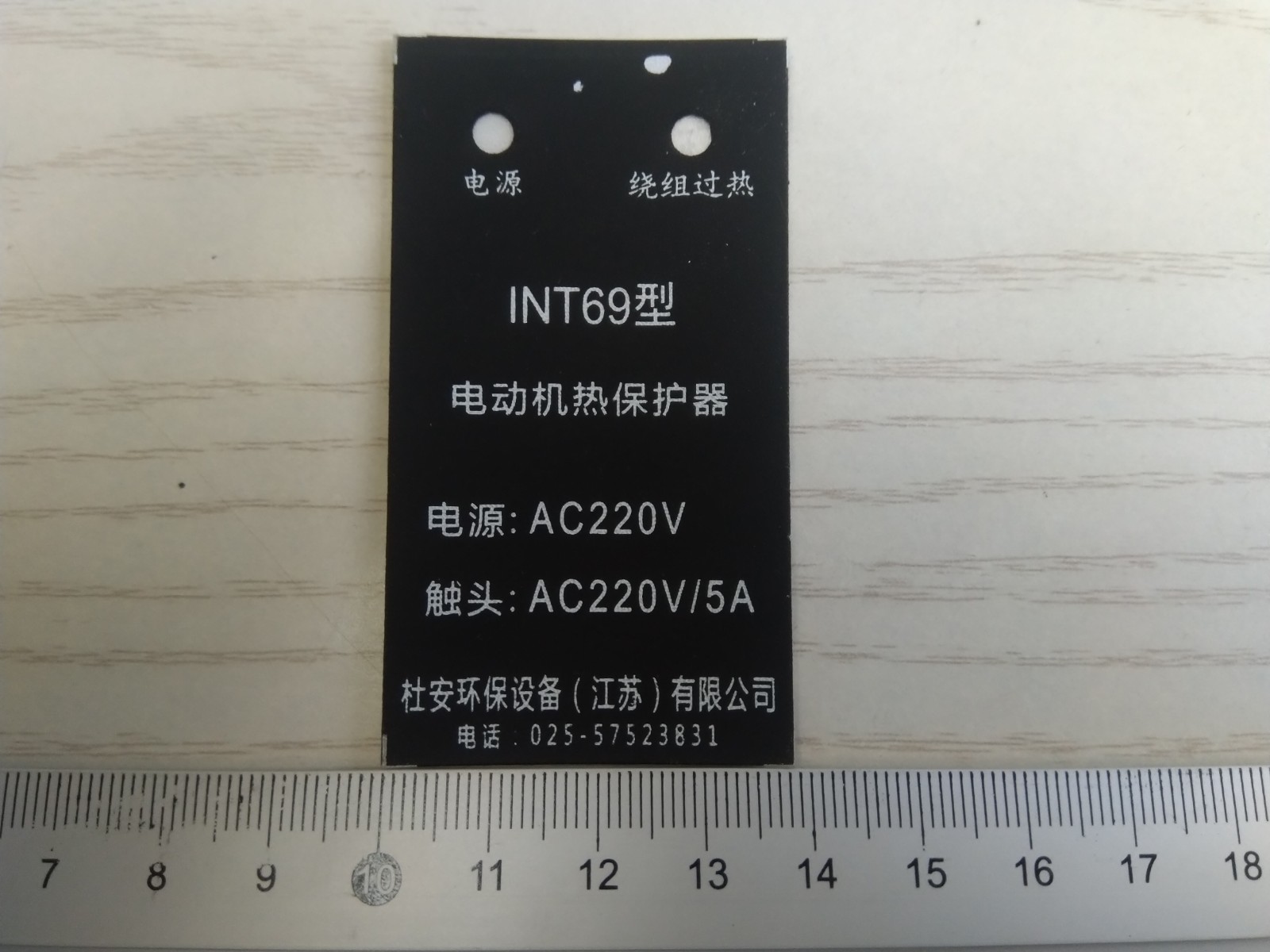

1)所有的电机中每相绕组都连接热敏开关，相互串联，热敏开关在

125℃时打开，电机停止转动并报警。

2)电机室中设有湿度传感器，为每台污泥回流泵提供一个电机温度超限和湿度超限报警监视保护器。当温度和湿度超限时，控制回路立即使污泥回流泵停止运行以保护电机，报警监视器设在电控柜上。

（8）叶轮轴

叶轮轴和电机的轴为同一根轴，保证电机平稳和高效率的运行。

（9）冷却系统

电机能被周围搅拌的液体充分冷却。

回流泵的部件材质

电机壳 HT250 防腐

叶轮轴 2Crl3

叶 轮 优质不锈钢

螺钉、螺栓、螺母等联接附件 优质不锈钢

导杆、支架 优质不锈钢

O 形圈 丁腈橡胶

机械密封 碳化硅-碳化钨

回流泵配不锈钢电控柜说明：

电控柜具有完整的配电系统和保护、测量设备，并设有每台污泥回流泵的现场开停转换开关，电控柜设在现场露天环境中，防护等级为 IP55， 并能有效防御污水中挥发出来的气体及水汽的侵蚀和腐蚀。电控柜外壳材质为不锈钢。

电控柜能显示进线电源的电流、电压，每台穿墙泵的温度、湿度的越限报警信号以及设备运行状态在电控柜面板指示，电控柜实现过载、过热、缺相和短路等保护并实现故障时的保护性自动停机。电机的启动装置包括断路器、接触器和热继电器。

电控柜带 PLC 输入、输出接口。PLC 输出：开、停机；PLC 输入：准操作、故障信号。电控柜具有足够的用于连接动力电缆及控制电缆的端子。

电控柜柜体材质，室外采用 304不锈钢，室内采用碳钢喷涂，箱体形式和喷涂颜色由厂家自行确定
