电动套筒调节阀 产品概述
本公司的ZRHM电动套筒调节阀是一种高性能的电动调节阀,适用于各种不同压力和温度的流体和对泄漏要求不严格场合。电动套筒调节阀是由阀体、阀座、套筒、阀芯、导向套、阀盖及密封填料与电动执行器经配合后组成。电动套筒调节阀通过接收工业自动化控制系统的信号（如：4～20mA或1～5V）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数，实现自动化调节功能。电动套筒调节阀流体通道成S型，压降损失小，流量大，流量特性精度高，可调范围广。电动套筒调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动套筒调节阀,电动平衡笼式调节阀,电动单座套筒调节阀广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。
电动套筒调节阀 技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
直线
|
10
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
1000
|
1600
|
|
等百分
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
允许压差(MPa)
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
平衡式阀芯(套筒导向)
|
|
流量特性
|
直线性、等百分比
|
|
配置执行器类别
|
381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
|
|
执行器参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
电动套筒调节阀 性能指标
|
项目
|
指标值
|
|
基本误差%
|
配3810L±2.5； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量(硬密封)、零泄漏(软密封)
|
|
可调范围R
|
30：1
|
电动套筒调节阀 零件材料
|
零件名称
|
零件材料
|
|
阀体
|
WCB(ZG25)
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
垫片
|
PTFE、金属石墨缠绕垫片
|
|
套筒
|
304
|
304
|
316
|
316L
|
|
阀芯
|
304
|
304
|
316
|
316L
|
|
中垫
|
PTFE、金属石墨缠绕垫片
|
|
阀盖
|
WCB(ZG25)
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|
|
阀杆
|
304
|
304
|
316
|
316L
|
|
填料
|
PTFE、柔性石墨
|
|
压盖
|
WCB(ZG25)
|
CF8(304)
|
CF8M(316)
|
CF3M(316L)
|

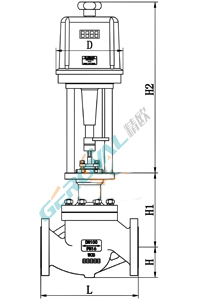

电动套筒调节阀 连接尺寸图
|
|
|
ZRHM电动套筒调节阀 (配引进型381执行器)
|
ZDHM电动套筒调节阀 (配引进型PS执行器)
|
电动套筒调节阀 连接尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
640
|
880
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
760
|
910
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
810
|
950
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
390
|
450
|
|
H2
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
电动套筒调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
相关名称：电动套筒调节阀,电动平衡笼式调节阀,电动单座套筒调节阀
