| 品牌 : | 美国力浦LIPU | 型号 : | LIPU |
| 材质 : | 不锈钢 | 性能 : | 防爆 |
| 驱动方式 : | 电动 | 输送介质 : | 清水泵 |
| 泵轴位置 : | 卧式 | 叶轮结构 : | 敞开式叶轮 |
| 叶轮吸入方式 : | 单吸式 | 扬程 : | 1450rpm |
| 结构原理 : | 中开泵 | 级数 : | 单级 |
| 防护等级 : | IP55 | 绝缘等级 : | F |
| 标准电压 : | 50Hz∶1×220-230/240V |

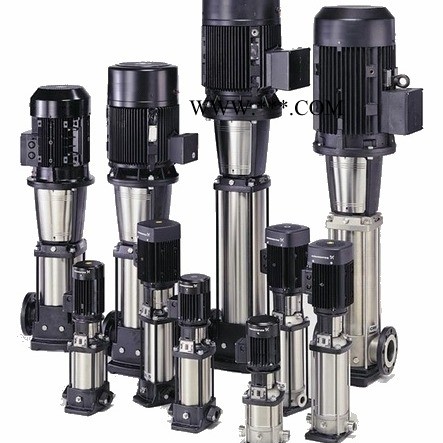

立式多级离心泵说明
●美国力浦（LIPU）立式多级离心泵为配用标准电机的非自吸立式多级离心泵，电机轴和泵轴用联轴器直接联接，把拉杆用螺母将外筒，过流部件固定在支架和进出水体之间，泵进出水口在泵底部的同一直线上。
●泵可根据需要配置智能保护器，对泵的干转、缺相、过载等进行有效的保护。
电机参数
●电机为全封闭，风冷式二级标准电机
●防护等级∶ IP55
●绝缘等级∶F
●标准电压∶50Hz∶1×220-230/240V
3×200-220/346-380V 3×220-240/380-415V 3×220-255/380-440V
●其它电压的电机按要求可供。
●单相电机从0.37～2.2kW可供。
zui大工作压力
●下图表示压力和温度的极限，压力和温度须在所示范围内。
zui小进口压力 NPSH
如果泵中的压力低于输送液体的汽化压力，可能发生气蚀，为避免气蚀，确保泵进口侧有一zui小压力，
zui大吸程 H【m】可按下式计算∶ H=Pb×10.2-NPSH-Hf-Hvy-Hs Pb-大气压力【bar】
（大气压力可设定为1bar）在闭式系统中，Pb为系统压力【bar】 NPSH=净正吸头【m】
（可从NPSH曲线上泵可能的zui大流量处读取） Hf=入口的管路损失【m】 Hv=汽化压力【m】Hs=安全余量-zui小0.5m水头
如计算所得H为正值，泵可在zui大吸程H情况下运行。如计算所得H为负值，必须有一zui小进口压力H的水头。
运行条件
●稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
●液体温度∶ 常温型-15℃～ ＋70℃热水型-15℃～ +105℃
●环境温度∶ zui高＋ 40℃
●海 拔∶zui高1000m
立式多级离心泵材料表
| 序号 | 名称 | 材质 | AISI/ASTM |
| 1. | 电机 | 组合件 | |
| 2. | 支架 | 球墨铸铁 | ASTM25B ASTM70-50-05 |
| 3. | 密封座 | 不锈钢 | AISI304 |
| 4. | 机械密封 | 组合件 | |
| 5. | 出水导叶 | 不锈钢 | AISI304 |
| 6. | 导叶 | 不锈钢 | AISI304 |
| 7. | 支撑导叶 | 不锈钢 | AISI304 |
| 8. | 联轴器 | 球墨铸铁 | ASTM70-50-05 |
| 9. | 叶轮 | 不锈钢 | AISI304 |
| 10. | 外筒 | 不锈钢 | AISI304 |
| 11. | 泵轴 | 不锈钢 | AISI304 AISI316L |
| 12. | 轴承 | 碳化钨 | |
| 13. | 进水导叶 | 不锈钢 | AISI304 |
| 14. | 进出水体 | 不锈钢 | AISI304 |
| 15. | 底座 | 铸铁 | ASTM25B |
立式多级离心泵典型应用
立式多级离心泵其管道式结构可以确保泵可直接安装在进出在同一水平线上且管径相同的水平管路系统中，这种设计使泵的结构和管路更为紧凑。
●多级离心泵有不同的泵规格和不同级数，以满足所需的流量和压力。
●多级离心泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适用于不同温度、流量和压力范围
●适用于无腐蚀性液体或用于轻度腐蚀性液体
●供水;水厂过滤与输送、水厂分区送水、主管网增压、高层建筑、宾馆等的增压、工业给水增压。
●工业增压∶流程水系统、清洗系统、高压冲洗系统、消防系统、汽车清洗。
●工业液体输送;冷却和空调系统、锅炉给水和冷凝系统机床配套。
●输送∶油和酒精、酸和碱、乙二醇和冷却剂。
●水处理∶ 超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
●灌溉∶区域灌溉、喷灌、滴灌。
订货时请提高准确的参数
1.口径 2.电机功率 3.流量，zui大流量及zui小流量 4.扬程 5.压力 6. 介质 7.电压
