铭意 20G多级节流孔板 PN10 dn65图集GD0902多级节流装置

铭意 20G多级节流孔板 PN10 dn65图集GD0902GD0902多级节流装置

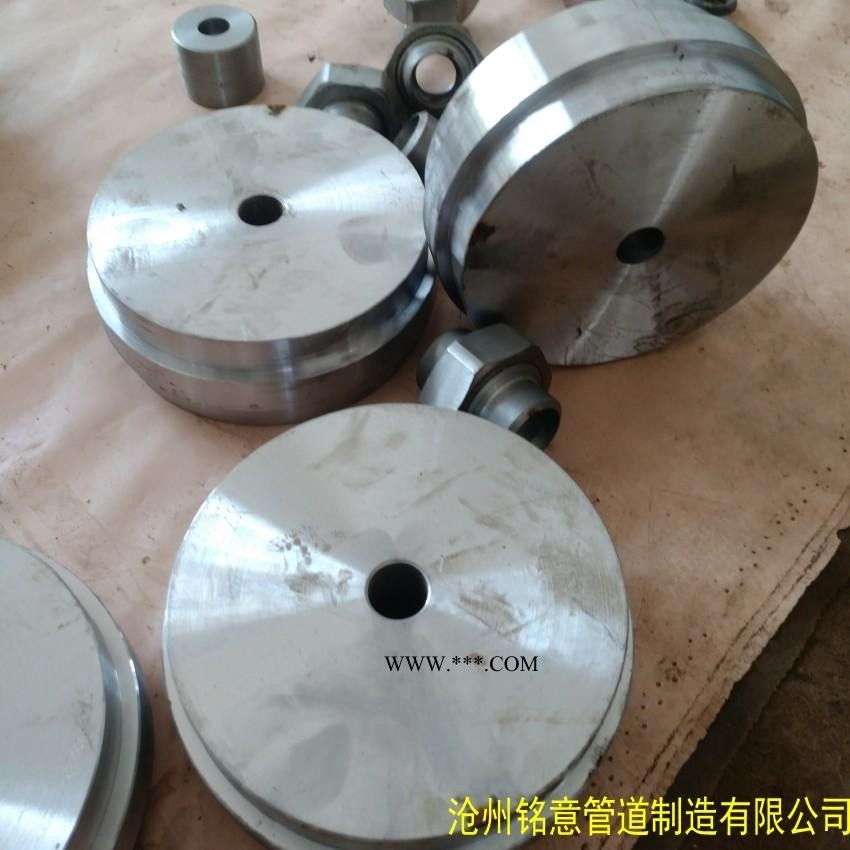

沧州铭意管道制造有限公司专业生产高温节流杆，输水管用多级节流孔板 单级节流孔板  给水泵再循环多级节流装置。

高温节流杆，单级节流杆执行两个标准：

1.GD87 D-GB87-0901-15~25/69

2.GD2000 MO4.2A12S MO5.3A12S MO2.71A13S MO2.8813S MO9.81A13S MO13.73A13S MO10C13S

材料有20 20G 15Cr1MoG（490℃） 12Cr1MoV(545℃.

在实际工程应用中，将多级节流孔板用于减压系统是切实可行的，为了防止管道发生汽蚀，选择节流孔板时，一定要根据管道的实际情况，计算出孔板数量和孔径。

节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。流束的小横断面出现在实际缩口的下游，称为缩流断面。在缩流断面处，流速是大的，流速的增加伴随着缩流断面处压力的大大降低。当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。沧州铭意管道制造有限公司提示，如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化。流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。

疏水管用多级节流孔板, D-GD87-0901 ,

高温节流杆,D-GD87-0901 ,

单级节流孔板,D-GD87-0901,

给水泵再循环多级节流装置,D-GD87-0902 ,

蒸气管道蠕胀测点,-GD87-0908 ,

蒸气管道自动对心蠕胀测点,D-GD87-0908,

疏水收集器,D-GD87-0913 ,

锅炉排汽管用疏水盘,D-GD87-0903,

双向位移指示器，-GD87-0906，

三向位移指示器，D-GD87-0905，

串联阀中间垫圈，D-GD87-1101 `，

方圆型排水漏斗，D-GD87-0907 ，

凝结水泵及给水泵入口滤网，D-GD87-0909 ，

给水泵进口滤网，D-GD87-0910，

水流指示器，D-GD87-0912，

阀门传动装置组合型式， D-GD87-1101-313，

阀门传动装置组合型式，D-GD87-1101-314，

阀门传动装置组合型式 ， D-GD87-1101-315，

铸式阀门传动装置，D-GD87-1001 D-GD87-1002 D-GD87-1003 ，

管式阀门传动装置，D-GD87-1004 D-GD87-1005 D-GD87-1006 ，

铸式带悬臂传动装置，D-GD87-1007 D-GD87-1008 ，

简易接长阀杆阀门传动装置，D-GD87-1009 D-GD87-1010 D-GD87-1011 ，

链轮阀门传动装置，D-GD87-1020 D-GD87-1021 D-GD87-1022 ，

阀门传动装置万向接头，D-GD87-1023 D-GD87-1024 D-GD87-1025 D-GD87-1026 D-GD87-1027 ，

阀门传动装置手轮连接，D-GD87-1036 D-GD87-1037 D-GD87-1038
