Z3035-10摇臂钻 滕祥机床单立柱立式多功能小型钻床 高精度多级变速摇臂钻Z3035

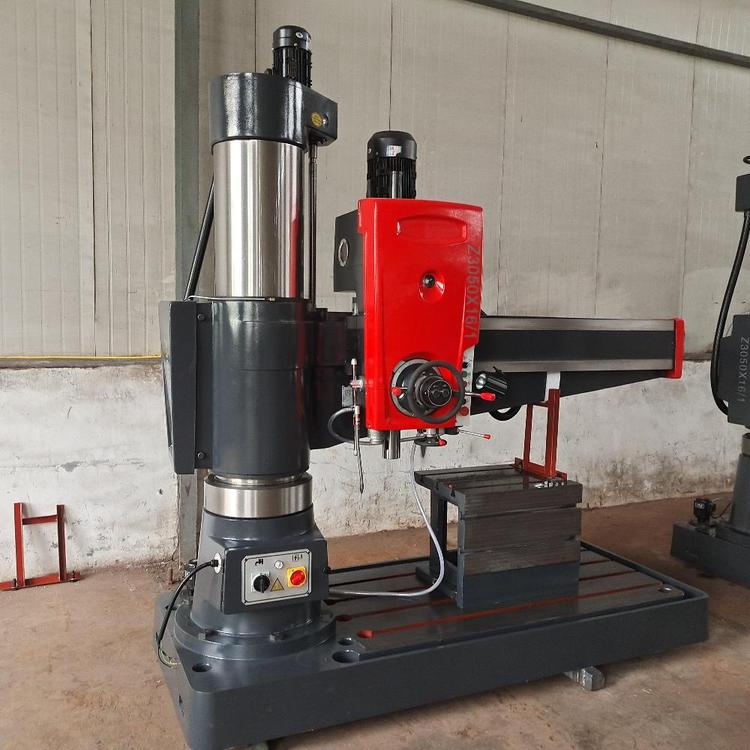

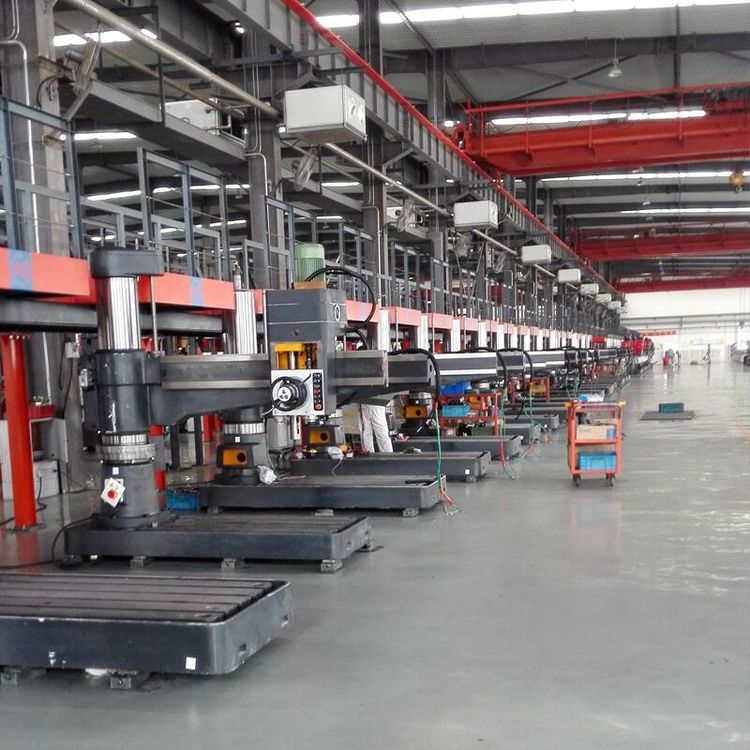

摇臂钻床的主要结构

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。

钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类，钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他专用钻床等。在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。

1.主要用途

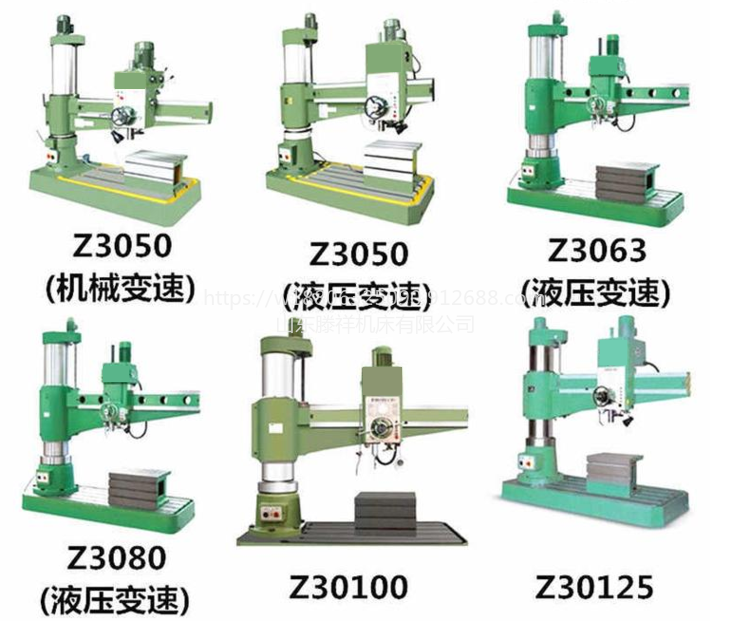

Z3050*16/1型液压摇臂钻床，适用于在大、中型零件上钻孔、扩孔、铰孔、锪平面及攻螺纹。

在具有工艺装备的条件下，可以进行镗孔。

2.主要特点

2.1摇臂上导轨、主轴套筒及内外柱回转滚道等处均采用表面淬火处理，延长了机床的使用寿命。

2.2所有操纵手柄均集中安放在很方便的部位，且操纵轻便。

2.3主轴正反转、停车（制动）、变速、空挡五个动作，均用一个手柄控制，使用方便。

2.4主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。

2.5采用液压予选变速机构，可节省辅助时间。

2.6有完善的安全保护装置，符合国际通用标准。

3.大件

立柱、摇臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。

4.润滑

主轴箱内部、摇臂与立柱等均采用自动润滑。摇臂导轨、摇臂升降机构等采用手动润滑。

5.电气

本机床使用三相380V/50Hz交流电源。控制电路、照明电路、指示灯均由控制变压器供电。

Z3035*10摇臂钻床

Z3035*10摇臂钻床

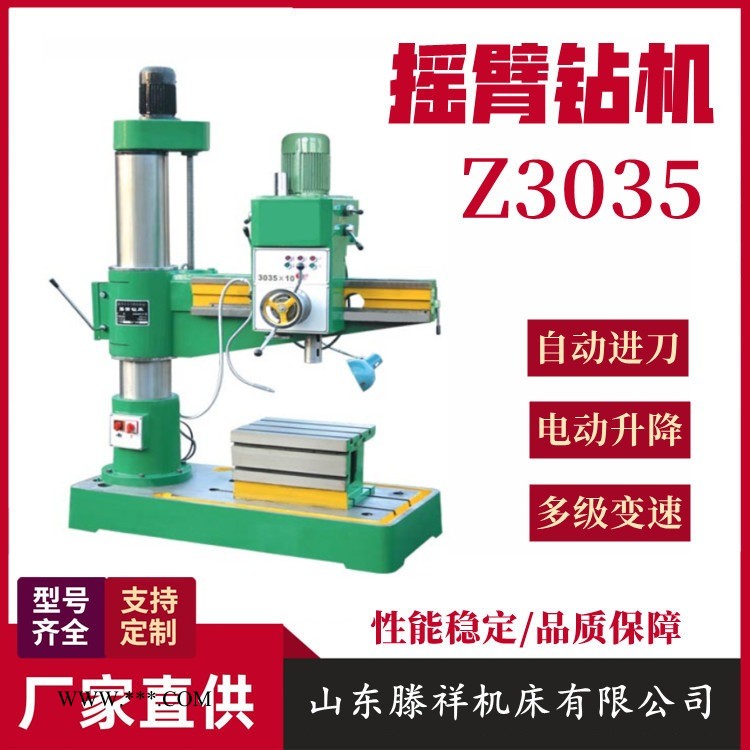

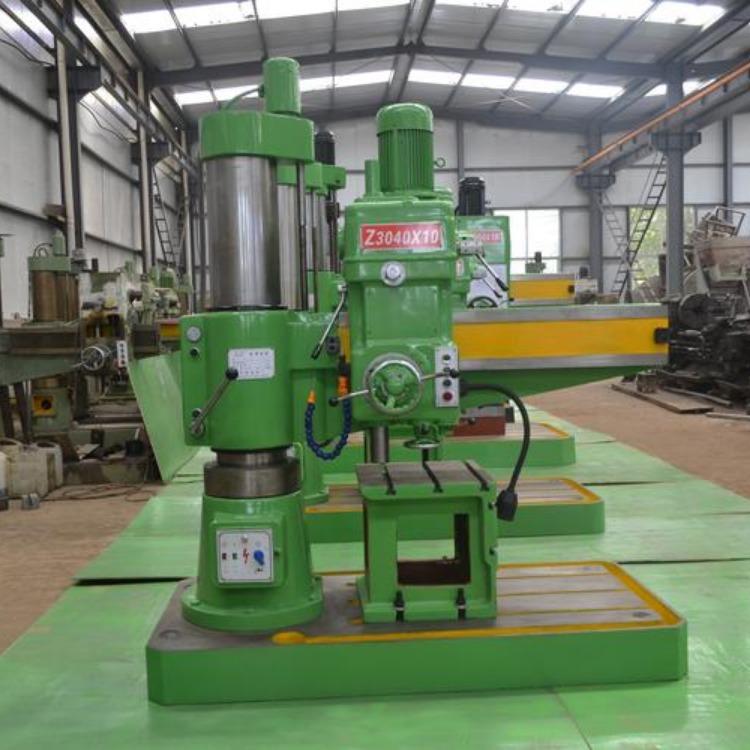

Z3035摇臂钻床

◆ 导轨经超高频淬火。

◆ 摇臂自动升降，主轴自动进刀，生产效率高。

◆ 结构可靠，制造精良，保证了机床精度持久性。

◆ 将钻床的优点聚为一体。使之加大了钻床的加工范围，如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能。

◆ 广泛用于大中小型企业，乡镇和个体工业的机械加工。

◆ 进给机械电器双保险，安全，避免误操作。

◆ 外观造型美观大方,总体布局匀称协调。

摇臂钻床简介

主轴箱可在摇臂上移动，并随摇臂绕立柱回转的钻床。摇臂还可沿立柱上下移动，以适应加工不同高度的工件。较小的工件可安装在工作台上，较大的工件可直接放在机床底座或地面上。摇臂钻床广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船等行业。万向摇臂钻床的摇臂除可作垂直和回转运动外，并可作水平移动，主轴箱可在摇臂上作倾斜调整，以适应工件各部位的加工。此外，还有车式、壁式和数字控制摇臂钻床等。
