HLM立式磨粉机

HLM系列立式磨粉机是桂林鸿程通过学习引进国外先进技术，经历二十多年潜心研究开发出的一款集烘干、粉磨、分级、输送为一体的节能的粉磨设备。

[入磨物料颗粒]：0-50mm

[入磨物料水分]：＜15%

[产品水分]：≤1-6%

[产量]：5-200t/h

[成品粒度]：22-180μm

[适用范围]：广泛用于电力、冶金、水泥、化工、建材、涂料、造纸、橡胶、医药、食品等生产和生活领域。

[适用物料]：对于莫氏硬度在7级以下、湿度在6%以内的各种非金属矿物料具有高产的粉磨能力，例如水泥生料、熟料、电厂脱硫石灰石粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石、铝矾土等研磨效果佳。

[性能优势]：粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、运行费用低、耐磨材料消耗少等。

桂林鸿程HLM立式磨粉机具有粉磨效率高、电耗低、入料粒度大、产品细度易于调节、设备工艺流程简单、占地面积小、噪音低、扬尘小、使用维护简便、运行费用低、耐磨材料消耗少等优点。可广泛用于电力、冶金、水泥、化工、非金属矿等行业，主要用于对水泥生料、熟料、电厂脱硫石灰石粉、矿渣微粉、锰矿、石膏、煤、重晶石、方解石、铝矾土等物料进行粉磨加工。

立磨生产线设备优势

1.综合投资成本低

集破碎、干燥、粉磨、分级、输送于一体，工艺流程简单，系统设备少，结构布局紧凑，占地面积小，为球磨

机的50%，可露天布置，建筑成本低，直接降低了企业投资费用。

2.粉磨效率高

粉磨效率高，能耗低，和球磨机相比较，能耗低40%-50%；单机生产能力大，可利用低谷电;

3.维护方便，运营成本低

磨辊可用液压装置翻出机外，更换辊套衬板及磨机检修空间大，检修作业十分方便；磨辊辊套能翻面使用，延长了耐磨材料的使用寿命；开机前无需在磨盘上布料，并且磨机可空载启动免除开机难的烦恼；磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长；

4.产品质量稳定

物料在磨粉机内停留的时间短，易于对产品粒度分布和化学成分进行检测，减少重复碾磨，产品质量稳定；产品颗粒形态均匀、粒度分布窄、流动性好，产品适应性强；产品中含铁量极少，且所含的机械磨损铁易于被去除，用于粉磨白色或者透明物料时，产品的白度和纯净度高。

5.可靠性高

采用磨辊限位装置，避免磨机工作时间因断料而产生的剧烈震动。采用新型磨辊密封装置，密封可靠，并且无需密封风机，进一步降低磨内氧含量，抑爆性能优异。

6.环 保

HLM立磨整个系统震动小，噪音低；系统整体密封全负压运行，无粉尘外溢，基本可实现无粉尘车间；立式磨技术及装备是我国大力倡导的节能降耗新技术，有利于提升企业在本区域乃至我国粉体行业领域的竞争实力；

7.自动化程度高

采用PLC全自动控制系统，并且可实现远程控制，操作简便，维修方便，减少人工成本。

8.烘干能力强

由于立磨可直接通热 风在磨内直接与物料接触，烘干能力强，入料水分 高能达到15%。立磨制粉系统无需另外配置一台烘干机，节约设备投资成本及能源消耗成本。通过调节热风的温度，可满足不同湿度的物料边烘干边粉磨。

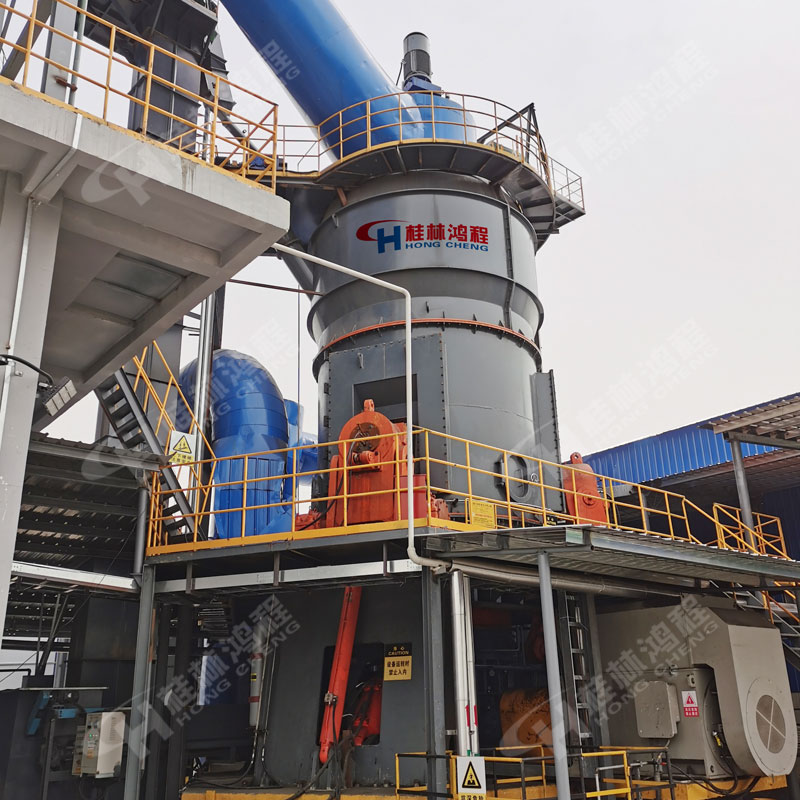

200目D93煤矿立式磨粉机生产线项目案例欣赏：

1、粉磨物料：煤矿

2、使用设备：HLM立式磨粉机

3、粉磨细度：200目D93

4、年生产量：28.8万吨

5、客户评价：桂林鸿程厂家实力雄厚、量身设计符合我们要求的选型生产线方案，保质保量完成交付和工程安装工作。设备进入投产后，磨粉效率高、单机生产能力大、设备节能环保、出粉效率高、低噪音、扬尘小、耐磨材料消耗少，是理想的创收增产设备。

工作原理

HLM立磨系统由主机、给料机、分级机、鼓风机、管道装置、储料斗、电控系统、收集系统等组成。

HLM立式磨粉机采用标准化模块式设计制造加压装置，随着立磨产能的增加，相应的增加立式磨粉机磨辊数，可采用2辊、3辊或者4个磨辊，亦可采用6个磨辊进行排列组合，以少模块部件，形成多能力的系列产品，满足不同产品细度和产量的要求。

电机驱动减速机带动磨盘转动，物料在离心力的作用下向磨盘四周移动进入磨辊与磨盘之间，在磨辊压力作用下，物料受到挤压、研磨和剪切力而被粉碎，磨碎的粉末被鼓风机的气流吹到主机上方的分级机进行筛分，粒度过粗者仍落入主机内重磨，细度合乎规格者随风流入脉冲收尘器，收集后经出粉管排出即为成品，净化后的气流经脉冲收集器上的管道流入鼓风机后排入大气。

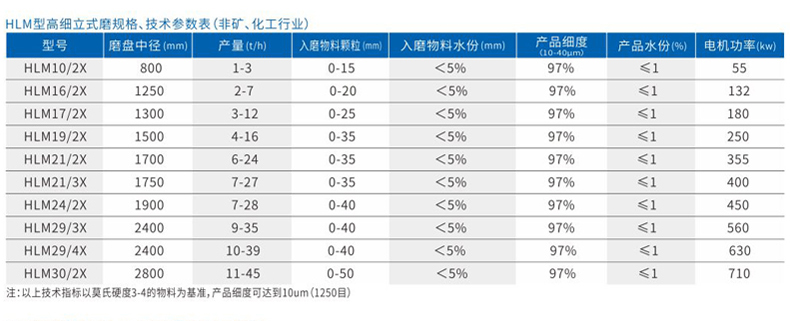

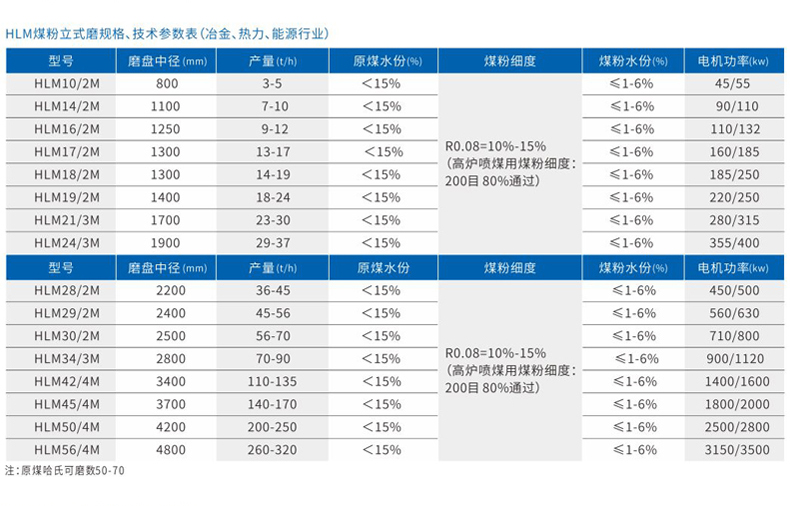

设备规格参数
