折桨式搅拌机技术说明

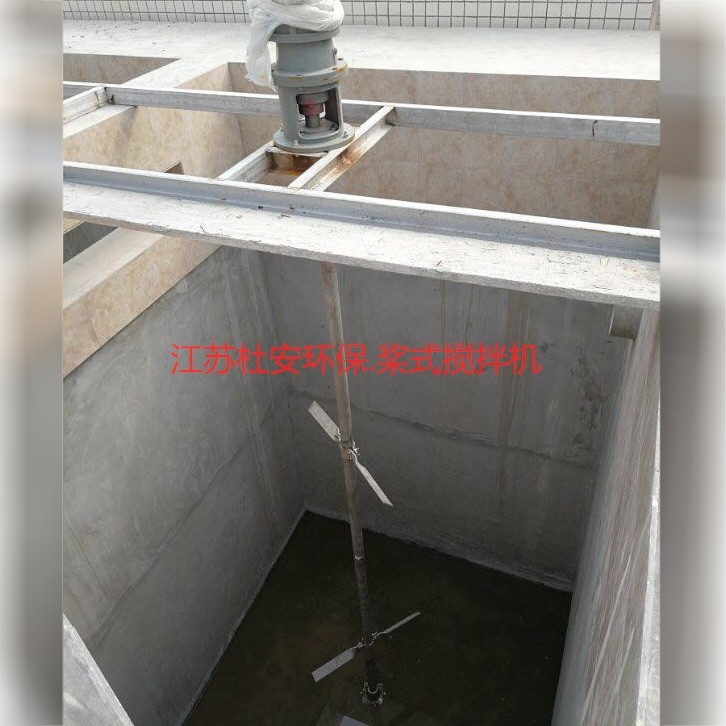

·杜安环保JBJ-1000折桨式搅拌机安装在废水回收系统的污泥平衡池内，用于平衡池均质污泥沉淀及
避免产生死角。
1供货范围
·提供折桨式搅拌机应为成套装置，需配备导杆、10m 水下电缆等有效和安
全运行所必需的附件，能够满足就地手动控制和远程自动控制。
·所有安装、固定、连接螺栓等附件。
·随机备品备件，专用工具、安装调试、维修使用手册。
·其它
折桨式搅拌机出厂资料
的技术参数
性能能够测试报告
折桨式搅拌机布置图、设备基础图
折桨式搅拌机重量
配套电气控制原理图
现场试验程序、操作规程、安装使用说明等技术资料。
折桨式搅拌机主要设备性能要求
工作条件：
折桨式搅拌机在下列条件下能正常连续运行。
含无机砂的污泥中；
介质温度不超过 40℃；
介质的 PH 值在 5-9 之间；
液体密度不超过 1500Kg/m3；
长期潜水运行，潜水深度一般不超过 10m；
构造与材料
①电动机
电动机及减速装置必须是组装在一起的成套装置。
电动机的技术要求：
·电动机材质及性能应符合《旋转电机基本技术要求》GB755－87 标准，ASTM 及 IEC颁发的相关的技术标准。
·电动机应适合 380V/3ph/50Hz 电源操作，电机定子绕组和定子引线的绝缘等级至少为 F 级，外壳防护等级 IP55，立式安装。
·电动机设计应是高效的，能在冲击载荷情况下运行，其额定功率大于搅拌机设计轴功率的 1.15 倍，但不超过 1.3 倍；油脂润滑的滚珠轴承，在 1500rpm 或 1000rpm 或
750rpm 的条件下操作运行。
②减速装置
搅拌机采用齿轮减速装置，选用材质及性能应符合一般技术规定 B8 条款的有关规定。减速装置的技术要求：
·齿轮箱箱体材料应为球墨铸铁或等效材料，坚固结实，铸造不容许出现裂纹、气孔等现象。
·齿轮减速、平行轴设计及全密封油浴润滑结构。仅使用螺旋伞齿轮或斜齿轮组，
不允许使用涡轮蜗杆结构；设计应结合可“变换齿轮”的特点，在无需从齿轮箱上卸下电动机的情况下，即可改变搅拌混合器的输出转速；齿轮箱的转动效率不低于 95％。
·轴承应采用标准化产品，在最不利设计条件下能连续工作，基本额定寿命不少于 100000 小时。
·润滑系统应绝对可靠的向齿轮和轴承连续供油，不能另设油泵，齿轮箱油位应通 过牛眼视镜或油位标尺来查看；齿轮箱轴承的润滑也可用润滑脂，但用润滑脂的轴承应 设有补充油脂的油标，不允许封死。
·装置外壳应防尘、防油漏，可采用搅拌轴周围设置油挡的方法来防止输出轴部位 漏油，不使用油封。
③搅拌轴的支承支承的技术要求：
·搅拌轴的支承不得伸入池内，应能承受搅拌轴和叶轮的重量，并可承受操作所需的扭矩、弯矩及轴向负荷；支承型式应保证搅拌机操作时，轴大部分偏转力不传递到减速器齿轮及轴承上。
·搅拌轴的支承轴承应是油脂润滑，并设有补充油脂的油杯，支承轴承的基本额定寿命应不少于 100000 小时。
④搅拌轴
搅拌轴的技术要求：
·搅拌轴采用 304 不锈钢衬橡胶或 316L 不锈钢，不允许使用玻璃钢或复合材料；轴加工时要进行矫直、磨光和表面或退火处理。
·搅拌轴有足够的扭转和弯曲刚度；轴的拉伸应力计算值应低于其材料拉伸屈服应力值至少 3 倍，而剪应力计算值应低于材料剪切屈服应力值至少 3.5 倍。
·搅拌轴全长不设联轴器，不设水上水下辅助轴承。
·搅拌轴与齿轮箱实心轴连接使用刚性联轴器，与齿轮箱空心轴连接应使用弹性联轴器。联轴器位于齿轮箱下部，拆卸轴时不影响齿轮箱；拆卸轴时，齿轮箱内件暴露不允许的。
⑤叶轮
叶轮应由浇铸轮壳及叶片组成，材质为 304 不锈钢衬橡胶或 316L 不锈钢，轮壳与叶片的连接应考虑到拆卸方便和防腐效果。
叶轮的技术要求：
·叶轮应是高效的轴流型，或轴流型与径流型组合叶轮，或等效的叶轮。叶轮顺时针旋转。
·叶片用螺栓（双螺母防松脱）连接至中央轮壳，轮壳通过键槽、锚钉与轴连接。
·叶片数应不多于 3 片，叶片具有足够的强度和刚度，转动时不得产生变形。设计叶片切面与搅拌轴线夹角随叶片直径的增大而增大，或等效的切面。
3 安装要求和检验
在安装前，制造厂为防止部件损坏而包装的防护粘贴，不得提前撕离。
安装技术条件：设备安装前，杜安环保厂家对水池相关尺寸及安装标高进行检测，并应符合设计要求。升降用导轨安装时应垂直于水面，其垂直度允差应不大于 1/1000mm。
现场检验和调试：安装后，应按技术要求进行检验，保证其允差值符合规定的指标。
应检查和加注润滑油脂。
4.质保期
厂家应从设备运行验收合格之日起二十四个月内对所提供设备进行全面的保养维护，以保证设备连续、有效的正常运行。
在质保期的第二十四个月，应由杜安环保对设备进行一次最后的检验。
控制柜具有手动和自动（预留控制端口）控制功能。
现场按钮箱均采用不锈钢SS304材质，柜内需要设计散热风机和进气防尘滤网，尺寸及电气元气件盘面布置需回传确认。控制柜壁厚不小于2.0mm，按钮箱不小于1.5mm，防护等级要求IP65。
控制功能如下：
一每组单元运行与停止控制及状态显示
一所有减速电机的开启
一所有污泥回流泵/排放泵的运行
一其它用电设备的运行
一过载保护
一紧急停车
一发出停车和报警信号
具体控制内容如下:
一机电设备过载报警和紧急制动
一设备的配套联动
一启动，停机控制
一运行，故障指示
一紧急停机按钮
木箱包装
含税运
配现场不锈钢控制柜
