QJB7.5/12-620/3-480/S污泥搅拌器价格

QJB7.5/12-620/3-480/S污泥搅拌器价格

QJB7.5/12-620/3-480/S潜水搅拌机

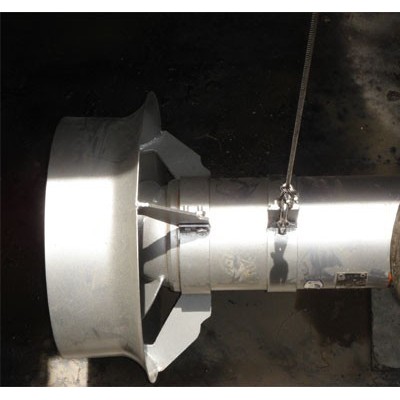

不锈钢水下搅拌机

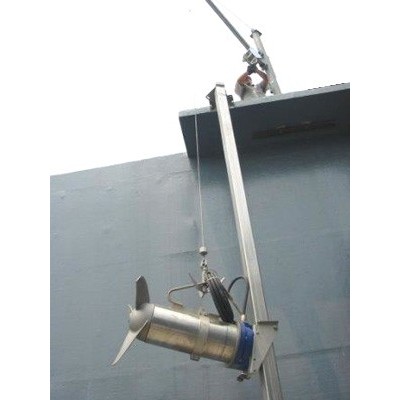

潜水搅拌机安装示意图

潜水搅拌机又称潜水推进器，适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备:分为混合潜水搅拌机、潜水推进搅拌机。

潜水搅拌机是污水处理过程中必不可少的搅拌机械，它是以旋转运动吸收主机功率，并产生诱导速度.进而对流体产生推力并形成运动.使污水处理搅拌池内混合液保持一定流速，防止活性污泥在他底部沉积，并将污水与回流和再循环水流混合在一起使悬浮固体物均匀分布，从而使微生物与污水之间有充分的接触，实现混合搅拌与推进一般池内水的流速在0.3m/s左右，以保证池内污水的反应可以充分进行,潜水搅拌机的水力性能可通过轴向有效推进距离和水体截面有效扰动半径评判。

潜水搅拌机在应用中注意以下事项：

1、每500立方米容积用1KW功率转距要达到60Nm以上，经过实际检验收到效果较好。有的小叶轮快转速则不能达到此效果。

2、圆型池，跑道型池，环型池可以减少10%功率，方型池，长方形池，三角形池则必须增加10%功率，池型越大功率相对可以减小。

3、介质密度每增加10%则功率必须增加30%。

4、方形池、长方形池还可以在叶轮大小、螺旋角、安装位置、进出水口位置等方面来考虑做到无死角或小死角。

5、有关流速的问题，有许多推流用搅拌机，则必须提供原来流速、池型截面、长度等相关数据及要求达到的流速。本公司就能提供相应的产品。这是一个比较复杂的过程。有关选型问题请与供应商联系。

杜安环保QJB潜水搅拌机的安装高度

（1）叶轮直径1米以下池底至搅拌机中心X=叶轮半径+0.7米。

（2）叶轮直径1米以上按半径+1米计算。

（3）可根据池深适当提高或降低安装高度。

使用电压：380V

叶轮直径：620mm

轴承：NSK

机械密封：碳化钨

配YCW型水下密封电缆10米

杜安环保QJB7.5/12-620/3-480/S潜水搅拌机的安装系统，一共有四种安装方式，可以根据现场实际情况选取其中一种。

       安装系统一安装顺序：支撑架(上) → 上转盘 → 导杆 → 支撑架(下) → 潜水搅拌机(含下转盘)→ 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹。

       安装系统二安装顺序：底座 → 导杆 → 支座 → 支撑架(中) → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹。

       安装系统三安装顺序：底座 → 导杆 → 支撑架(上) → 支撑架(中) → 吊架座 → 起吊架 → 手拉葫芦→ 起吊环链→ 潜水搅拌机 → 按要求调整潜水搅拌机角度 → 电缆膨胀钩 → 电缆固定夹。

       安装系统四安装顺序：导杆 → 托架→ 吊架座 → 起吊架 → 手拉葫芦 → 起吊环链→ 潜水搅拌机 → 电缆膨胀钩 → 电缆固定夹。

关于潜水搅拌机、潜水推流器安装的附加说明

1、保证安装时导杆的垂直度，上下偏差不得超过10MM。使潜水搅拌机/推流器在导杆上不产生卡死或过度摩擦，运动自如。

2、潜水搅拌机/推流器水平时，起吊重心在由叶轮端起第三个孔上，安装时应保证起吊架的起吊与潜水搅拌机/推流器的重心在一条垂直线上。使潜水搅拌机/推流器在上下提升时能够平滑，自如的运动。

3、关于起吊钢丝绳的使用，请使用前在钢丝绳上涂上黄油，并参照起重设备国家标准对起吊设备进行维护和使用。

4、在污水处理行业中，水和气的结合处腐蚀性较大，请在此处对安装系统进行防腐蚀处理，例如在导杆上涂抹黄油。

5、潜水搅拌机/推流器在使用中不得转动角度，请在安装时调整好角度再运行。潜水搅拌机/推流器请放置在下限位板上，或直接放置在池底，使钢丝绳不受力。

6、潜水搅拌机/推流器的一般潜入深度不得低于1.1M，否则易产生水流漩涡和气蚀。

配套不锈钢现场控制箱安装使用

控制箱内安装LB-05漏水保护器和INT69过热保护器

潜水搅拌机性能参数：
