穿墙泵QJB-W7.5带DN600拍门

穿墙泵QJB-W7.5带DN600拍门

潜水污泥穿墙泵报价

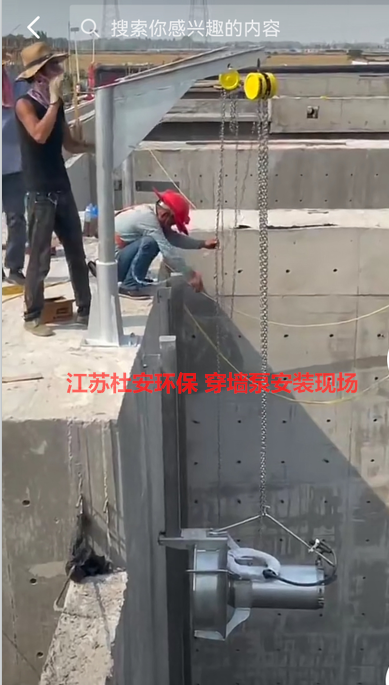

不锈钢污泥回流泵安装示意图

电机功率：7.5KW

叶轮直径：620mm

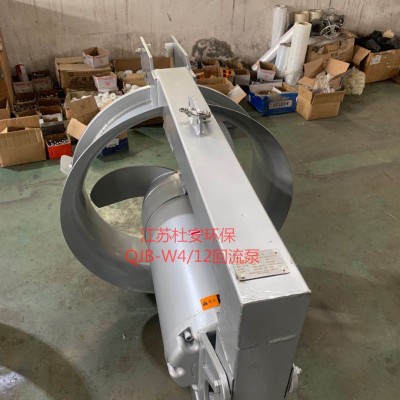

江苏杜安环保回流泵产品说明

A、回流泵的设计：

回流泵能处理污水和回流污泥。水泵可上下升降，方便的移动，检查或维修无需人员进入湿井。滑行杆支架作为水泵整体部件之一。潜水回流泵全部的重量受力在一个支架上，并且这个支架必须可承受水泵形成的推力。水泵、附件和电缆在20米水深无泄漏损失，可连续潜水运行。

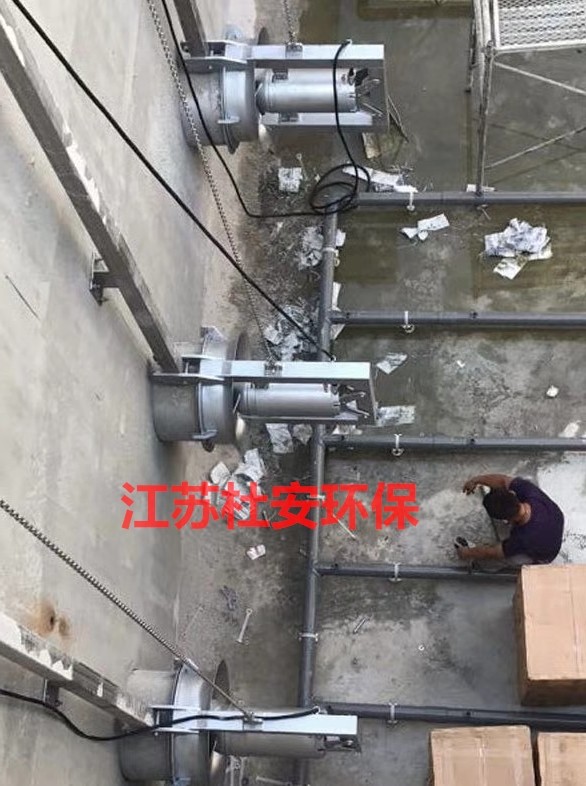

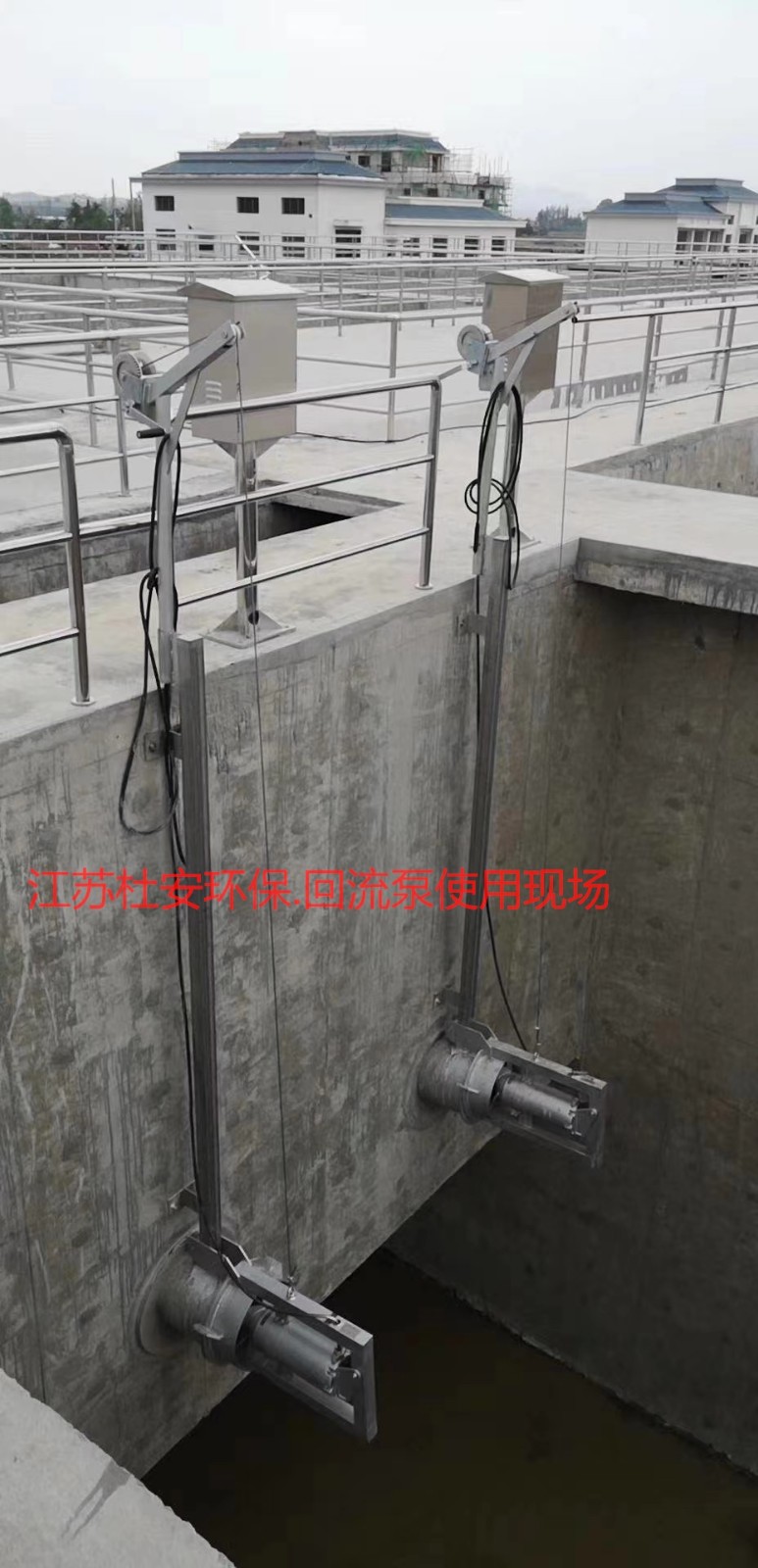

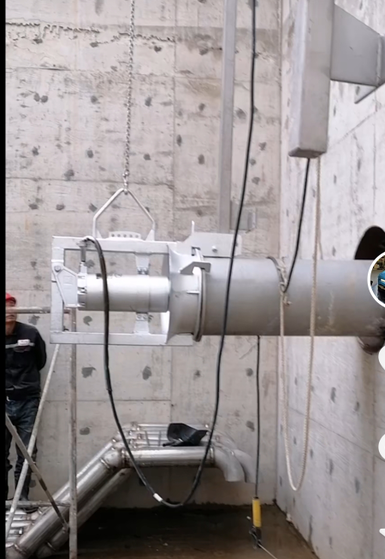

潜水回流泵应为成套装置，包括主机设备、安装系统和起吊装置。安装系统由方钢导杆、顶部固定件和底部连接法兰等组成，可自由调整回流泵的提升和下降，并可在不排空水池的情况下拆卸和安装回流泵。回流泵装在一个可在导杆上滑动的支架上作为一个整体，该支架能够承受回流泵的整个重量和运行所产生的所有推力。导流环与穿墙管连接的一面设置有法兰和自耦卡口。连接法兰焊接在池壁的穿墙管上，包括在回流泵自动就位时起连接作用的自耦装置，以及固定导轨的插座。回流泵能在导轨引导下从池顶与连接法兰之间自由滑动，下降到位后通过导流环上的自耦卡口和连接法兰的自耦装置，自动稳固地与穿墙管连接。

导流环与连接法兰的密封为金属与金属之间的连接，依靠泵的自重压紧。整个回流泵包括支架的重量，以及运行所产生的推力和振动全部由穿墙管承担。回流泵和支架的任何部分均不直接与池底接触或放在池底的支座上。

起吊装置为可移动式，起吊装置安装在导轨系统的顶部固定件上，含有专用起吊钩、提升链和卷扬机。升降装置内配置有双向制动装置。每台回流泵提供电缆拉紧件和电缆夹，防止搅拌水流的波动而引起电缆破坏。

安装支架和起吊装置的起吊臂均为AISI304不锈钢材质。提升链为不锈钢AISI316材质。地脚螺栓采用化学螺栓，以保证回流泵安装系统能够牢固而耐久的安装。潜水回流泵适应于市政污水的腐蚀环境。回流泵能够在全浸没条件下连续工作。同时能够适应连续运行、间歇运行(每小时最多启动次数能达到20次)和长期停止状态后恢复运行的工作状况。

B、水泵的构造：

潜水回流泵为潜水型整体设计，封闭式连接。回流泵所有的组件包括电机和齿轮箱都能够在水下连续运转。回流泵螺旋桨由潜水电机通过齿轮减速驱动。转动头部呈流线锥型，结构紧凑。回流泵带导流环与穿墙管法兰连接。除支架和叶片外，回流泵与液体接触的主要部件为灰口铸铁，DIN 1691 GG25，表面平整，无砂眼、气孔或其它缺陷。壳体厚度足以承受水压等荷载。所有的螺母、螺钉和垫圈均为AISI 316不锈钢。回流泵在需要水密密封的临界接触面上为机械加工面，采用金属与金属接触，并采用腈橡胶O形圈。回流泵及其附件和电缆，均能够连续浸没在最大深度为20米的水下而不会损失其水密性。

回流泵外部所有与液体接触的铸铁表面均应用高等级环氧防腐涂料体系保护，最小厚度320μ。

C、冷却系统

电机应能被周围搅拌介质充分冷却。

D、电缆进线密封

电机配有潜水电缆，为包括控制和动力芯线的同一根电缆。电缆配备单独可靠的电缆进口。电缆的尺寸符合IEC标准并提供足够的长度以接入接线盒或就地控制柜且不需拼接。电缆接入接线室使用可重复使用的双道压缩橡胶套密封，可保证电缆的快速更换。电缆出口为轴向，与电机壳外表面同向贴紧布置，同时用电缆夹将电缆固定在电缆拉紧件上，避免受水流冲击晃动，且不会在起吊时钩住。

电机和电缆均能在最大20米淹深下连续使用而不失去其防水性能。

E、齿轮箱及电机

回流泵通过高效的行星齿轮箱传动。齿轮箱体与回流泵壳体成为一体，为流线锥形，表面与轮毂和电机壳平滑过渡，从而保证高度稳定性和良好的水力特性，提高回流泵整体效率。齿轮箱内配备高精度、高效率、低负载的单极行星齿轮，齿轮齿由高耐磨合金钢制成。齿轮箱内充油以润滑和冷却，并减少泄漏的影响。

江苏杜安环保QJB-W7.5污泥回流泵技术性能与结构

（1） 一般要求

a.每台回流泵应能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行。

b.泵应能承受因回流水引起的反转，而不致对水泵造成任何危害。

c.水泵装置在设计的供货范围内，应无震动，无汽蚀发生，运行平稳。泵的转子部件应作动、静平衡试验。

d.泵壳要有足够的厚度承受所有的负荷，包括静水压试验压力以及连续工作压力。

e.叶轮和泵轴之间采用键连接固定在轴的端部，并加以密封，叶轮和轴必须采用锁定装置以防叶轮和轴无论是正转还是偶尔发生反转都不会发生松动。

f.叶轮应作动平衡和静平衡试验。

g.泵和电机的轴应是连续无间断的轴，泵轴须是电机轴的延伸。耦连不能被接受。

h.上轴承应是一单列滚珠轴承。下轴承应是一双列向心止推轴承，用于承担径向力和轴向推力。其轴承的较小工作寿命为100，000小时。

i.下轴承应装有一个热敏探测器以监控轴承温度。该探测器需直接与止推轴承的外壳接触。如果温度提高，探测器就会报警并停泵。

j.每台泵应配有一个上下双重独立的的机械密封系统。下密封应与叶轮毂分开。机械密封需在油腔内运行，该油腔能以一个稳定的流速对重叠的密封面进行润滑。机械密封应能在顺时针或逆时针转动， 都能正常运行不损坏或丢损密封元件， 并且不需维修或调节。

k.混合液回流泵主要由叶轮、潜水电机、自耦合系统、出口止回拍门及短管、导杆及提升装置等组成，其设计应保证泵的方便可靠的运行。泵安装在导杆上，便于放下。自耦合系统保证可快速、方便、可靠地与池壁水管相连接。

l.混合液回流泵的叶轮为自清洁螺旋桨叶式叶轮。其结构应保证充分利用率，并无堵塞结渣，叶片的角度应根据使用工况选定正常值。

m.所有混合液回流泵均采用进口NSK轴承。

出口止回拍门（含出口短管）

a.拍门的阀体密封面应设有约10°的倾斜度，采用橡胶软密封止水，通过法兰与混合液回流泵出口短管法兰连接。

b.拍门采用双铰结构，阀体和阀板不允许有任何铸造缺陷。表面进行防腐喷涂。

c.出口拍门的阻力不影响混合液回流泵的正常启动和运行，且要求拍门在给定反向水头压力下无泄漏。

（2）电机

电机为感应式鼠笼电机。

电机采用专为潜水泵设计并能连续泵送温度为40°C的介质。为监视每相绕组上的温度，在定子绕组线圈中应装有热敏开关，热敏开关应与外部电机过载保护相连接并接到控制柜。

电机允许的电压波动为10％，电机设计在40°C环境下工作，并且定子绕组的平均温升不超过85°C，应提供一份能显示转矩，电流，功率因素，输入输出功率和效率的性能表。该性能表还应包括启动和零负荷特性的数据。

需提供电机的每个保护传感器的信号规格，保证信号能传送到MCC。

电机的定子绕组需安装超温传感器。

安装防渗漏传感器防止液体进入定子绕组。

水检测装置应安装在电机的电缆接线室内。

（3）电缆进线密封

电缆进线密封设计应能消除一定的扭矩以形成一个防水的潜水密封。电缆接头部分，应采取措施防止由于温差引起的电缆内外空气交换。电缆进线密封应保证方便电缆的更换，不能用环氧，硅或其他二次密封系统进行密封。

电缆接头部分，应采取措施防止由于温差引起的电缆内外空气交换。

电缆应采取可靠的保护措施，并加以固定，防止因水流冲击而损坏。

江苏杜安环保污泥回流泵主要零部件材料

质保18个月

配不锈钢现场控制箱安装使用
