杜安环保内回流污泥泵QJB-W3 QJB-W4 QJBW-5

杜安环保内回流污泥泵QJB-W3 QJB-W4 QJBW-5结构设计

1）主机

内回流泵为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。壳体全部采用不锈钢制造，外形美观流畅。

2）接线盒

接线盒与周围液体、电机部分完全密封隔离；

冷却：电机定子由周围的液体冷却。

3）叶片

叶片为三叶橡胶形，钢制轮毂，有效防止了叶片的断裂问题，叶片进口边向后弯曲，具有永久自动清洗功能，用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

4）电机

    电机绕组的绝缘等级为F等级，其定子绕组内设有湿度传感器，以防电机绕组受潮烧毁。

5）油室

    润滑并冷却密封装置，轴承座及齿轮与电机和液体之间，油室起着减震和消音的作用。

6）轴承

内回流泵轴承的运行寿命大于80000小时；

考虑到轴承运行中的不利因素，因此选用的轴承寿命将高于上述值。本公司选用进口轴承。

7）轴密封

内回流泵有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨--碳化钨。

8）监测系统

 定子绕组中装有两个热敏开关正常情况下，电机的温度不超过85℃。

9）原材料配置：

轴                                   不锈钢

叶 轮                                不锈钢

壳体                                 不锈钢

紧固件                               不锈钢

安装系统                             不锈钢

O型圈                               丁晴橡胶70

机械密封                             碳化钨

7、控制系统

每台杜安环保污泥内回流泵均引出控制保护信号线，具有对泵进行过载、缺相、短路、泄漏、超温等保护功能和提供相应的信号指示，可确保机组可靠运行。

电流：7.8A

电压：380V

材质：SU304不锈钢

电缆长度：10米

木箱包装

供货范围（包括但不限于以下）

(1)  装配完整的污泥内回流泵

(2)  监控单元

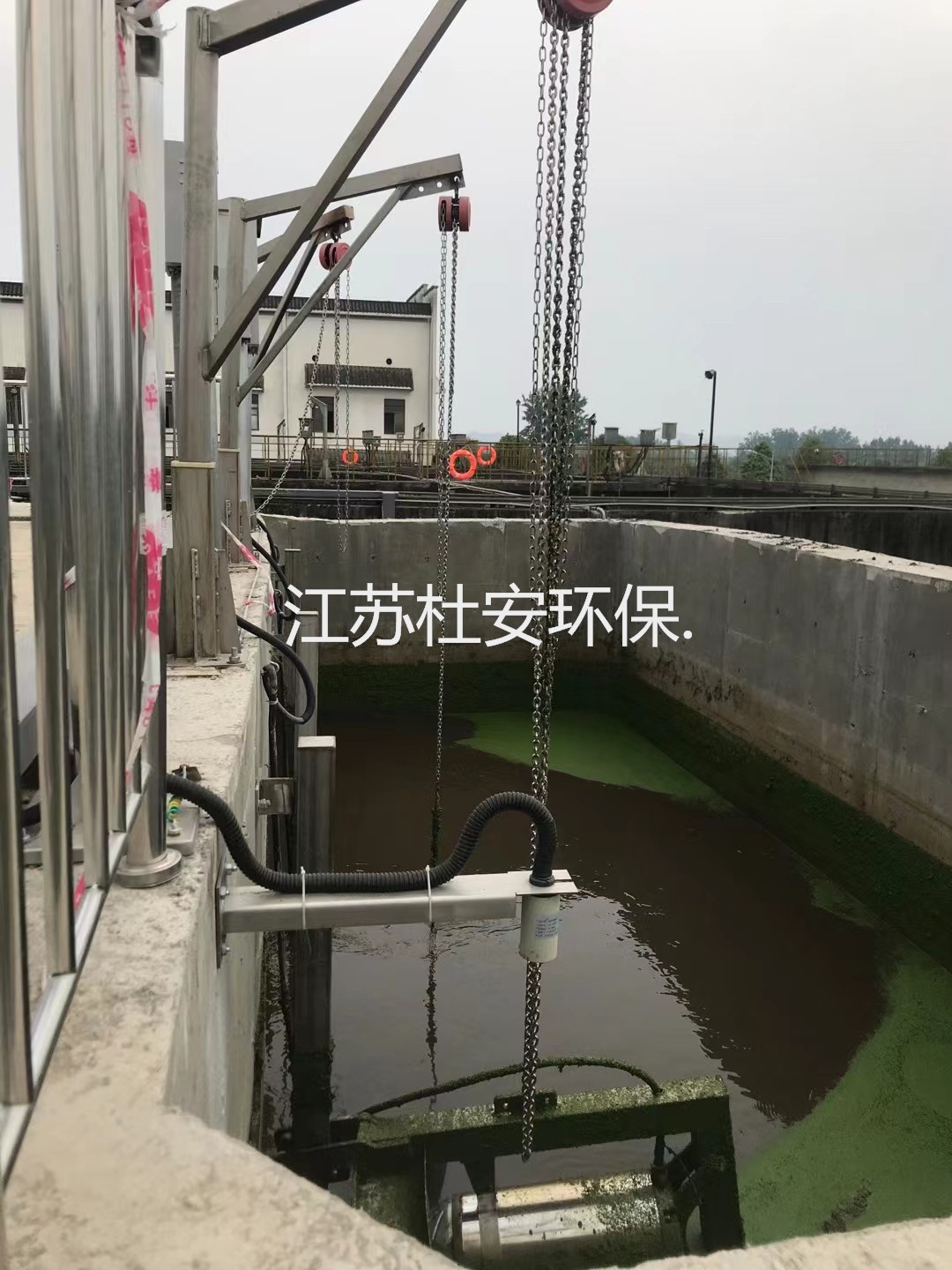

(3)  整套提升装置

(4)  每台泵需提供至少10m水下电缆

(5)  所有连接附件、预埋件地脚螺栓等；

(6)  三年备品备件

质保18个月

提供线上指导安装调试
