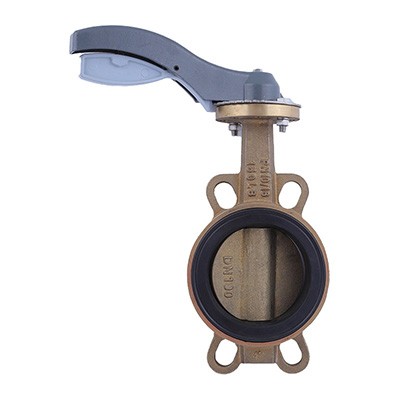

对夹铝青铜船用蝶阀WD71XT-16T
软密封蝶阀适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准 :
设 计 标 准：GB/T12238-1989； lS0 10631-1994或BS EN593-1998
法兰连接尺寸 GB/T17241．6-1998； IS0 7005-2或BSEN 1092-2002
结 构 长 度 : GB/T1 2221-1989； lS0 5752-1988或BS EN558-1
压 力 试 验：GB/T13927-1 992；JB/T9092-1999； lS0 5028-1993或BS 6755-l-1986主要技术参数
| 公称通径 | DN(mm) | 50～2000 | ||
| 公称压力 | PN(MPa) | 0.6 | 1.O | 1.6 |
| 试验压力 Ps(MPa) | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | O.66 | 1.1 | 1.76 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | |||
| 驱动形式 | 手动、蜗轮传动、气传动、电传动 | |||
主要零件的材料
| 零件名称 | 材料 |
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟乙烯 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | 0型圈、柔性石墨 |
主要密封材料
| 材料品种 | 氯丁橡胶 | 丁腈橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 |
| 代号 | ×或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
| 耐最高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐最低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 适用工作温度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
