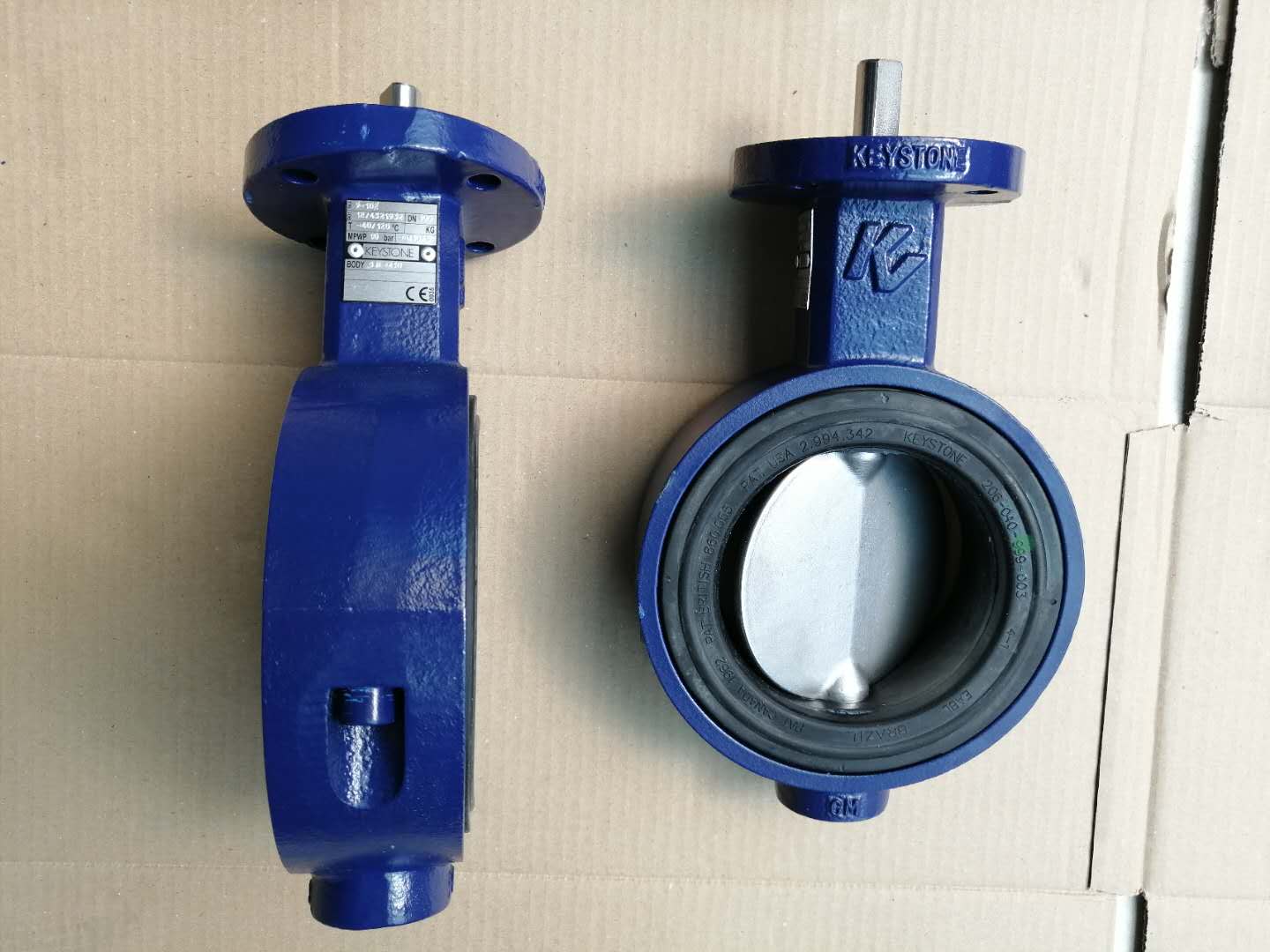

keystone 基斯顿蝶阀 Fig9-102 DN100

    keystone 基斯顿蝶阀 Fig9-102 DN100

keystone Fig9-102 DN100 PN10/16气动蝶阀 keystone Fig9-102 DN300 蝶阀 阀座 keystone F9蝶阀 Fig9光杆蝶阀 F9-102蝶阀 F9-106蝶阀 Fig9-102蝶阀 FIG9-106蝶阀 配F89U F89E气动执行器 这是一款整体阀瓣阀杆和现场可更换阀座。Keystone F9蝶阀  F9-102 F9-106 DN100 DN125 DN250系列具有一个整体阀瓣阀杆和现场可更换阀座。 keystone气动蝶阀 FIG.9-106 JOBDN150 BODY   FIG.JOB F9 102 DN300光杆蝶阀 F9 200mm NBR 46DV56  KEYSTONE F9 250mm NBR

特性

•气密性关闭在全压力额定值(PTFE内衬结构是滴密的)。

•阀座和阀瓣是与介质接触的仅有的两个阀门部件。

•优越的研磨和侵蚀介质设计。

•著名的梯形燕尾座椅设计。

•非常低的压降。

•可提供大量的材料组合。

•标准化的执行机构法兰，便于操作人员的互换性。

•顶部套管吸收侧推力负载。

•轮毂密封由压扁阀座表面和阀瓣轮毂区域之间的预加载接触提供，在所有阀瓣位置都能实现正向密封。

•一体式薄片阀瓣阀杆使得流体的阻力最小。

•现场可更换的阀座将阀体和阀杆与流体隔离。

•内模o形环提供法兰密封，不需要垫圈。

通用应用程序

适用于干散货运输、食品饮料加工、腐蚀性泥浆和造纸原料。

技术数据

压力(bar):10*温度(℃):-40 + 150尺寸(mm): 25-500

法兰acc。: PN 6/10 ANSI 150

*适用于EPDM覆盖阀瓣和PTFE/EPDM阀座，PTFE覆盖阀瓣。压差为5bar，适用于350- 500mm的通径。

*用于镜面抛光/缎面抛光光盘。差压为6巴的大小150-300毫米。
