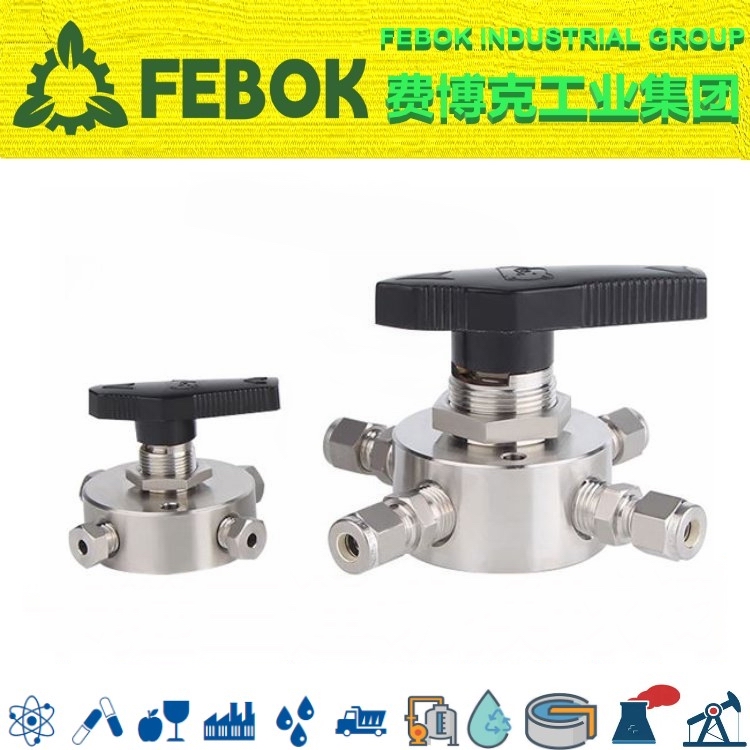

带面板四通球阀

产品特点

1.最高使用压力达 2500 psi ( 172 bar)。

2.使用温度范围：10°C ~ 65°C ( 50°F~ 150°F)。

3.母体采用一体式结构，有效防止泄漏。

4.手柄式转动开关，使用时只能处于全开位置。

5.接口形式为：NPT螺纹。

6.流体能由单一进口转接多个出口，或由多个进口转接单一出口。

7.手柄装有定位弹簧销，能使孔口准确定位。

8.可采用面板安装。

9.顶部承载设计，允许阀门在线调整。

10.清洁符合 ASTM G93C 标准，依 CGA G-4.1 脱脂处理。

11.出厂测试条件：1000 psi 压缩空气 (使用压力高于 1000 psi，应调整锁紧螺帽，防止泄漏)。

球阀的重要信息

1.仪表球阀仅适合 10℃～65℃温度区间的交变工作温度，以及高至 90℃的恒定工作温度； （低温补偿型的交变工作温度为-10℃～

65℃）

2.四通球阀的设计限于全开或全闭位置工作；

3.球阀一段时间内未进行开关操作时，初始操作扭矩会较大；

4.仪表球阀会因为交变温度过大丧失其初始填料密封力；

5.在阀门使用寿命期限内可能需要进行填料调节以防止泄露，尤其是发现手柄扭矩显著降低时更需要。

测试

76 系列、77 系列产品出厂前均 100%通过 500psig（3.4bar）氮气压力检测；

其余系列球阀产品出厂前均 100%通过 7MPa 氮气压力检测；

氧气服务危险性

如要获得更多有关富氧系统危险性的信息清洁和包装产品出厂前均经过 100％清洗和包装

特种合金（所有系列）

可提供合金 C-276、合金 B-2、合金 400、钛合金等材料来制造，详情敬请来电咨询。

安全的产品选择

选择产品时，必须考虑总体系统设计以保证获得安全的、无故障的性能。功能、材料兼容性、充分的额定值、正确的安装、使用和维护是

系统设计师和用户的责任。
