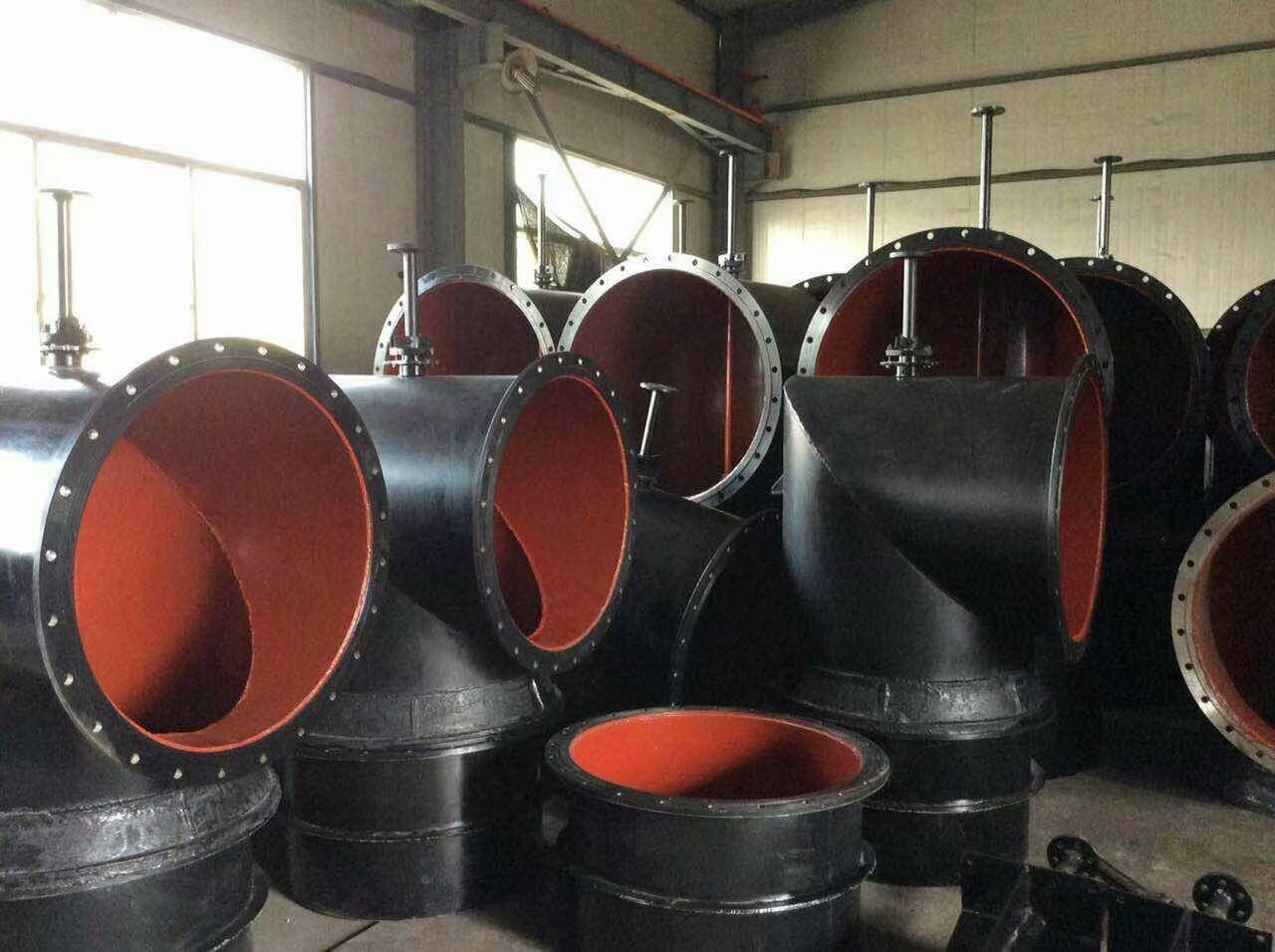

| 井下矿用配水闸阀 不锈钢材质耐腐蚀闸阀 结构说明 1、配水阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。 2、PZII型用小型电动机作为动力源替代人工操作，方便、快捷。 3、闸阀由阀体和阀瓣构成。 （1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。 （2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。 4、短管用于埋入配水井井壁，为焊接件。 5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。 用户也可以按实际安装高度确定连接杆的长度，按需定制。 三、安装 1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂， 防止橡胶老化。 2、在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。 3、连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度， 固定支撑槽钢。 4、操纵台就位后，按说明书要求尺寸提升丝杠。 5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。 6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。 |
