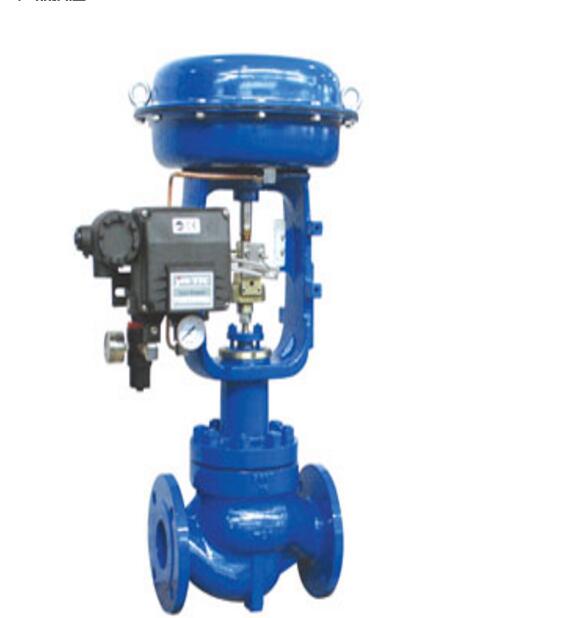

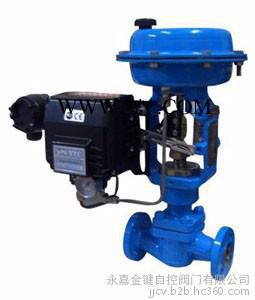

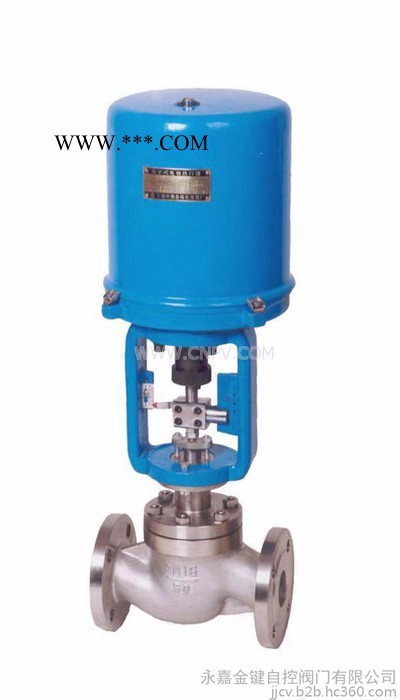

笼式调节阀

      CV3000-HCB笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑，输出力大。
      本产品符合GB/T4213-92。

技术参数和性能指标

阀    体

    型    式    直通铸造球形阀
    公称通径    100～300mm
    公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接：FF、RF、RJ、LG
                法兰标准：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
                焊接连接：对接焊BW
    材    料    ZG25 ZG1Cr18Ni9Ti
                ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
    上 阀 盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料

阀内组件

    阀芯型式    先导式阀芯
    材    料    17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金

执行机构

    型    式    HA多弹簧薄膜执行机构
    膜片材料    丁睛橡胶夹尼龙布
    弹簧范围    0.02～0.10MPa、0.08～0.24MPa
    供气压力    0.14、0.16、0.28、0.35MPa
    气源接口    Rc  1 4
    环境温度    -30～+70℃

阀作用型式     气—关式或气—开式

附    件       定位器、手轮机构、气动阀位传送器等

性    能

    泄 漏 量    符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
    回    差    3%（不带定位器）、1%（带定位器）
    基本误差    ±5%（不带定位器）、±1%（带定位器）
                注：采用标准的V型聚四氟乙烯填料时

可调范围       50：1
