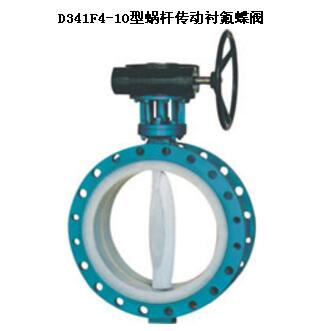

D341F4蜗杆传动衬氟蝶阀
一、产品简述
D341F4蜗杆传动衬氟蝶阀适用于各种不同类型工业管道中液体和气体（包括蒸汽）的输送，特别是具有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
二、D341F4蜗杆传动衬氟蝶阀主要连接尺寸及重量：
|
公称同径
|
标准值
|
参考值
|
|
DN
mm
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-φd
|
H
|
H2
|
H3
|
H4
|
D0
|
L1
|
L
|
L3
|
Wkg
|
|
PN1.0/PN1.6(MPa)
|
|
50
|
108
|
160/165
|
125
|
99
|
16/20
|
3
|
4-φ18
|
85
|
120
|
|
35
|
|
|
|
220
|
12.5
|
|
65
|
112
|
180/185
|
145
|
118
|
18/20
|
3
|
4-φ18
|
95
|
130
|
|
35
|
|
|
|
220
|
17
|
|
80
|
114
|
195/200
|
160
|
132
|
18/20
|
3
|
4-φ18/8-φ18
|
110
|
140
|
|
35
|
|
|
|
220
|
21
|
|
100
|
127
|
215/220
|
180
|
155
|
20/22
|
3
|
8-φ18
|
122
|
160
|
|
35
|
|
|
|
300
|
24.5
|
|
125
|
140
|
245/250
|
210
|
184
|
22/22
|
3
|
8-φ18
|
138
|
180
|
|
35
|
|
|
|
300
|
30.5
|
|
150
|
140
|
280/285
|
240
|
210
|
22/24
|
3
|
8-φ23
|
158
|
200
|
78
|
35
|
230
|
115
|
99
|
300
|
42.5
|
|
200
|
152
|
335/340
|
295
|
265
|
22/24
|
3
|
8-φ23/12-φ23
|
188
|
220
|
110
|
55
|
230
|
172
|
99
|
400
|
86
|
|
250
|
165
|
390/405
|
350/355
|
319
|
24/26
|
3
|
12-φ23/12-φ26
|
224
|
260
|
110
|
55
|
280
|
172
|
99
|
400
|
114
|
|
300
|
178
|
440/460
|
400/410
|
368
|
26/28
|
4
|
12-φ23/12-φ26
|
254
|
290
|
110
|
|
310
|
172
|
99
|
|
142
|
|
350
|
190
|
500/520
|
460/470
|
428
|
26/30
|
4
|
16-φ23/12-φ26
|
288
|
340
|
110
|
|
310
|
172
|
136
|
|
198
|
|
400
|
216
|
565/580
|
515/525
|
480
|
26/32
|
4
|
16-φ25/16-φ30
|
305
|
370
|
128
|
|
310
|
384
|
197
|
|
268
|
|
450
|
222
|
615/640
|
565/585
|
532/548
|
26/34
|
4
|
20-φ25/20-φ30
|
340
|
742
|
128
|
|
380
|
487
|
244
|
|
358
|
|
500
|
229
|
670/715
|
620/650
|
585/609
|
28/36
|
4
|
20-φ25/20-φ33
|
372
|
742
|
136
|
|
380
|
487
|
244
|
|
468
|
|
600
|
267
|
780/840
|
725/770
|
685/720
|
28/38
|
5
|
20-φ30/20-φ36
|
440
|
922
|
125
|
|
450
|
571
|
270
|
|
608
|
|
700
|
292
|
895/910
|
840
|
794
|
30/40
|
5
|
24-φ30/24-φ36
|
475
|
976
|
125
|
|
450
|
571
|
270
|
|
788
|
|
800
|
318
|
1010/1025
|
950
|
901
|
32/42
|
5
|
24-φ34/24-φ39
|
530
|
1037
|
200
|
|
450
|
591
|
295
|
|
1038
|
|
900
|
330
|
1110/1255
|
1050
|
1001
|
34/44
|
5
|
28-φ34/28-φ39
|
580
|
1234
|
200
|
|
560
|
591
|
295
|
|
1340
|
|
1000
|
410
|
1220/1255
|
1160/1170
|
1112
|
34/46
|
5
|
28-φ34/28-φ42
|
648
|
1302
|
200
|
|
560
|
591
|
295
|
|
1728
|
|
1200
|
470
|
1450/1485
|
1380/1390
|
1325
|
38/52
|
5
|
32-φ41/32-φ48
|
820
|
1365
|
273
|
|
560
|
1095
|
365
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三、D341F4蜗杆传动衬氟蝶阀首要零部件材料：衬氟蝶阀
|
序号
|
零件称号
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
蝶板
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
000Cr17Ni14Mo2
|
|
4
|
面料/阀座
|
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
5
|
紧固销
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
000Cr17Ni14Mo2
|
|
6
|
填料
|
PTFE(F4)
|
|
7
|
填料压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF8
|
|
8
|
支架
|
WCB
|
CF8
|
CF8
|
|
9
|
紧固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni2
|
|
10
|
螺母
|
45
|
1Cr18Ni9
|
0Cr18Ni9
|
衬氟蝶阀
订货须知：
一、①D341F4蜗杆传动衬氟蝶阀作用产品名称与型号②D341F4蜗杆传动衬氟蝶阀作用口径③D341F4蜗杆传动衬氟蝶阀作用是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定巨博阀门公司的D341F4蜗杆传动衬氟蝶阀作用型号，请按D341F4蜗杆传动衬氟蝶阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的巨博阀门专家为您审核把关。
