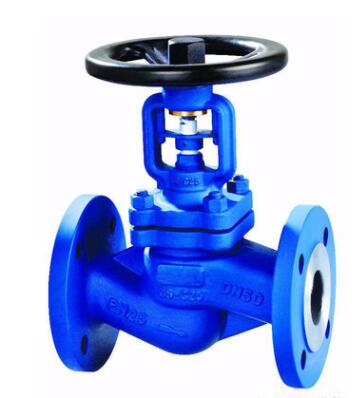

波纹管截止阀
纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。
波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
波纹管截止阀产品特点：
1、产品结构合理、密封性能可靠、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
特点（Features）：1、双层波纹管2、维修方便 3、波纹管密封阀杆
4、 双重密封5、 位置指示6、无升降手轮
用途（Selection of Possible Applications）:
1、工业?2、电站 3、废气净化厂?4、天然气 5、真空装置?6、氨
7、热水?8、冷冻系统 9、加热设备?10、蒸汽系统
Bb Os & Y型结构制造标准：GB12234 结构长度：GB12221 法兰标准：JB79 Flange:JB79对焊口标准：GB12224 Butt-welding:GB12224试验标准：GB13927 Test:GB13927
主要零部件材质
|
序号NO. |
名称part name |
材质material |
|
1 |
阀体body |
GS-C25、CF8、CF3 |
|
2 |
阀瓣disc |
2CR13、F304、F316 |
|
3 |
轴销hinge pin |
F304、F316 |
|
4 |
波纹管组件bellows combination |
F304、F316L |
|
5 |
阀盖bonnet |
GS-C25、CF8、CF3 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
压套gland |
25#、F304、F316 |
|
8 |
定位片locator |
25#、F304、F316 |
|
9 |
阀杆螺母stem nut |
铜合金ZQA19-4 |
|
10 |
手轮hand wheel |
碳钢carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黄铜brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
双头螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
垫片gasket |
柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
|
16 |
阀杆stem |
2Cr13、F304、F316 |
波纹管截止阀外形尺寸各连接尺寸
|
PN |
DN |
L |
D |
D1 |
D2 |
B |
f |
H |
N-ф |
H |
|
1.6 |
15 |
130 |
95 |
65 |
45 |
16 |
2 |
191 |
4-14 |
6 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
191 |
4-14 |
6 |
|
|
25 |
160 |
115 |
85 |
68 |
18 |
2 |
197 |
4-14 |
8 |
|
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
200 |
4-18 |
8 |
|
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
218 |
4-18 |
13 |
|
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
220 |
4-18 |
13 |
|
|
65 |
290 |
185 |
145 |
122 |
20 |
3 |
238 |
4-18 |
16 |
|
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
257 |
4-18 |
20 |
|
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
340 |
4-18 |
25 |
|
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
360 |
4-18 |
32 |
|
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
390 |
8-22 |
40 |
|
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
530 |
12-22 |
50 |
