鑫科 HA型气动薄膜多弹簧执行器

一、 HA系列气动薄膜多弹簧执行器  概述：

       HA型气动薄膜多弹簧执行机构是气动薄膜调节阀的驱动机构，具有体积小、重量轻、操作维修方便的特点。它将气动调节仪表的输出压力转换成推杆位移的变化。因此，只要它与调节阀的阀体部分相应连接就可把阀芯移到与输入信号相对应的位置。该执行机构采用多弹簧薄膜结构，结构紧凑，输出力大。

二、 HA系列气动薄膜多弹簧执行器  选型：

三、 HA系列气动薄膜多弹簧执行器  性能参数：

回        差:  带定位器–小于全行程的1%

                  HA不带定位器–小于全行程的5%

                  HA2~4不带定位器–小于全行程的3%

基本 误差:  HA1带HEP定位器—小于全行程的±2%

                  HA2~4带定位器—小于全行程的±1%

基本 误差:  带定位器—小于全行程的±5%

四、 HA系列气动薄膜多弹簧执行器  作用方式：

         用正作用或反作用执行机构实现阀的气-关式或气-开式

五、 HA系列气动薄膜多弹簧执行器  附件：

         阀门定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

六、 HA系列气动薄膜多弹簧执行器  执行机构外形尺寸：

a、HA系列气动薄膜多弹簧执行器外形尺寸：

b、HA系列带侧装手轮气动薄膜多弹簧执行器外形尺寸：

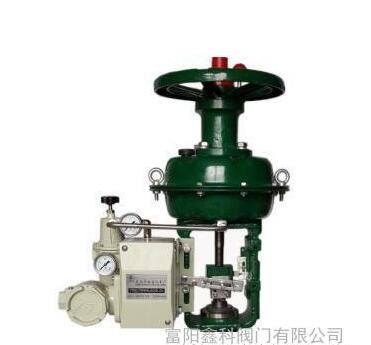

c、HA系列带顶装手轮气动薄膜多弹簧执行器外形尺寸：
