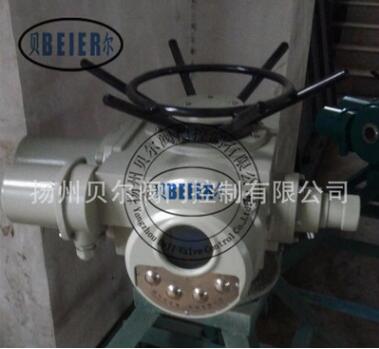

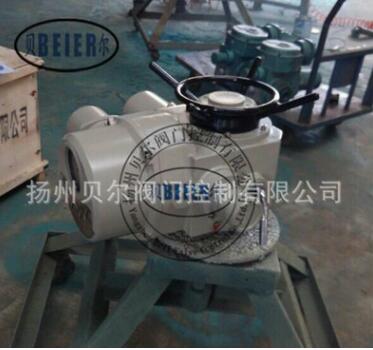

DZW30多回转智能一体化电动执行器 Z30整体型阀门电动装置

      DZW30多回转智能一体化电动执行器由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手－电动切换机构、手轮及电气部分组成。其传动原理如图所示。

注意：隔爆型电气部分加了隔爆面结构，并采用隔爆型接线盒和YDF隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！

二、DZW30多回转智能一体化电动执行器工作环境和主要技术参数

1 电源：常规，三相380V（50Hz）

        特殊，三相660V、415V（50Hz 、60Hz）；

              单相220V、110V（50Hz 、60Hz）

2 工作环境：

2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

2.2 相对湿度：≤95%（25℃时）。

2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。

2.4 防护等级：IP55（特殊订货IP65、IP67）。

3 工作制：短时10分钟（特殊订货30分钟）。

4.1 型号规格和主要性能参数见表1

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)

注2：当产品提供四层计数器时，最大转圈数为表1圈数*10

4.2 电机技术参数见表2

三、DZW30多回转智能一体化电动执行器外形及连接尺寸
