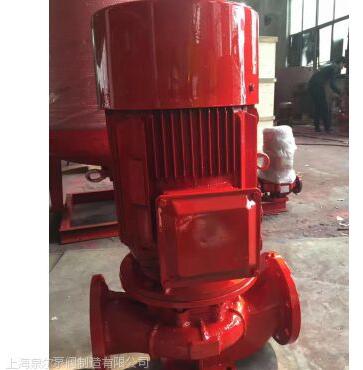

XBD消防切线泵是军工转民用的产品。XBD消防切线泵运行时出口压力平 缓当流量变化时扬程几乎不变，特别适用于消防中变流稳压要求，结构上有直联卧式和直联立式二种。XBD消防切线泵整个系列均用Y2型加长轴电机，叶轮为径向开式，无口环，不锈蚀，因此运行特别平稳可靠。
消防恒压切线泵具有变流稳压的特点，即在全流量范围内，压力变化不大，泵从零流量到所需流量范围内变化时，其压力变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量时供水不上的现象。
产品简介
消防恒压切线泵具有变流稳压的特点，即在全流量范围内，压力变化不大，泵从零流量到所需流量范围内变化时，其压力变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量时供水不上的现象。大大提高了灭火效率及消防设备和消防人员的安全可靠性，根据消防泵自身特点结合生产情况，泵体、泵盖采用铸铁、铸钢、铸铝或铸铜等其他铸造合金，叶轮、叶轮螺母等根据用户要求采用抗腐蚀性材料制造。
产品用途
工业、民用建筑物消防系统(消防栓灭火系统、自动喷淋系统和水雾灭火系统)的给水。消防和生活(生产)共用的给水系统及建筑、市政、工矿、锅炉给水等各种场合。
工作条件
转速:1450r/min、2900r/min;
介质温度:≤80 ℃(清水Rinsing );
流量范围:0~80L/s;
压力范围:0.3~2.0Mpa;
旋转方向:从电机端看泵为顺时针方向旋转。
产品特点
(1)消防流量相对有规律。消火栓给水系统以5L/s为级数递增。自动喷水灭火系统以相应于轻危险级、中危险级、严重危险级的流量值递增。
(2)消防泵用于保证消防用水的水量和水压，涉及到人身安全和财产保护，必须运行可靠。要求泵体结构合理、材质恰当、可靠性高。
(3)消防泵供水一般均采用由水泵直接向灭火设施(消火栓、洒水喷头)供水的方式。在初期灭火或自检运行时为小流量供水，在火灾发展阶段按设计流量供水。当水泵流量~扬程曲线较陡时，容易在小流量运行时产生超压现象，对此应采取相应技术措施。
(4) 消防泵用于灭火，要求迅速、及时，相应要求消防泵引水时间短，启动性能好。
产品安装要求
1、安装前应仔细检查泵体流产内有无硬质物.以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上.以免使泵变形.影响正常运行。
3、拧紧地脚螺栓.以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀.在泵出口附近安装压力表.以控制泵在额定工况内运行.确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
XBD系列恒压消防泵又称切线式泵，具有变流稳压的特点，即在全流量范围内，扬程变化不大，泵从零流量到所需流量范围内变化时，其扬程变化在5%范围内，且小流量或零流量时不超压，从而避免了普通离心泵在消防现场中小流量时超压而大流量供水不上的现象。大大提高了灭火效率及消防设备和消防人员的安全可靠性。 根据消防泵自身特点，结合我公司的具体情况，对于75kW以下（含75kW）的恒压消防泵采用卧式、立式结构，75kW以上只采用卧式结构。整个系列均采用加长轴的Y型直联电机，泵结构紧凑、美观大方、体积小，机械密封可靠，这大大提高了水泵机组的可靠性；泵叶轮均为开式、轴向力小，无口环，也就杜绝了锈蚀咬死，因此整个泵系统运行平稳、噪音低、使用寿命长，使用维修方便。 泵体、泵盖采用铸铁，叶轮根据用户要求采用球墨铸铁或青铜材料制造。 工作条件： 转速：2900r/min(电机同步转速) 介质温度：常温清水 流量范围：0～80L/S 扬程范围：30～260m 电机功率：15～160KW 主要用途： XBD系列恒压消防泵主要适用于工业、民用建筑物固定消防系统（消防栓灭火系统、自动喷淋系统和喷雾灭火系统）的给水，另外也可用于消防和生活（生产）共用的给水系统及建筑、市政、工矿、锅炉给水等各种场合。
主要内容
(1)消防泵代号为XB。
(2)原动机特征有电动机、汽油机和柴油机3种，代号分别为D、Q、C。电动机驱动的消防泵代号为XBD。
(3)泵组额定流量Qn为5、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、105、110、115、120、125、130、140、150、160、180、200L/s。
(4)泵组额定压力Pn为0.3MPa~3.0MPa。
(5)在吸深0m时，应满足额定流量和额定压力的要求。在吸深6m时，压力为额定压力，流量应不小于额定流量的50%。
(6)消防泵的过流断面对介质应有抗腐蚀性能;应有良好真空密封性能。
(7)发动机应有良好的常温启动性能，应保证5s内顺利启动，引上水后20s内，应能使消防泵达到额定工况，常温指5℃~35℃。
(8)水泵水压试验为工作压力的1.5倍，持续5min。试验过程中泵壳不应有影响性能的变形和裂纹等缺陷。
(9)泵壳采用铸铁、铸铝、铸铜，其它过流部件采用不锈钢、青铜或铝合金等高抗腐蚀性材料制成的泵，可不进行抗腐蚀试验。
(10)泵组应进行10min的超负荷试验。试验过程中，泵组应工作正常，无过度振动、漏油、漏水等现象。
必然趋势
建筑给水排水工程采用的水泵，都为通用泵。不论其用于生活给水，还是用于生产给水，或是用于消防给水;也不论其是向水箱供水，还是向气压水罐供水，或是直接向用水设施供水，一概都采用通用泵。而实际上不同用途，不同场合的水泵要求是不相同的，应根据其不同情况选用合适的水泵，通用泵向专用泵方向发展是必然趋势。
特点
符合国家标准性能要求的消防泵，研制开发成功、产品经国家消防装备质量监督检验中心检测、各项指
标合格、并推向市场在工程中得到应用的当推切线泵。切线泵由中国建筑西北设计研究院提供技术参数及应用条件，航天工业总公司十一研究所研制。当时的着眼点在于设计一种流量~扬程曲线接近一条平滑直线的泵，可用于高层建筑消防给水设计中***为理想的水泵，以解决消防泵小流量或零流量运转时产生的超压问题，但在同时也考虑了消防用泵的其它要求。因此切线泵过流部件选用不锈钢和铝合金制造，泵与电机共轴直连，具有结构紧凑，占地面积小，运转平稳、机械密封可靠、噪声小、可靠性高、维护方便、使用寿命长等特点。
切线泵为卧式离心泵，其特点是流量~扬程曲线很平坦。泵流量从零到所需流量范围内变化时，其扬程变化在5%以内。驱动泵的电机为普通电机，不需变速。它有效地解决了给水过程中流量变化时的压力波动，和小流量时严重超压的难题。与多台水泵并联运行相比可减少水泵数量，减少占地面积，运行管理简便;与变频调速水泵相比，可节省投资，方便管理，具有较多的优点，是解决超压较为完善的办法。
分类
按照《高层民用建筑设计防火规范》有关建筑物的分类，建筑物高度、室内消防流量等的规定，切线泵目前分为3大系列:
第一系列可以满足建筑物24m~100m，消防流量为0L/s~20L/s的建筑物消防给水的要求;
第二系列可以满足建筑物24m~100m，消防流量为0L/s~30L/s的建筑物消防给水的要求;
第三系列可以满足建筑物50m~100m，消防流量为0L/s~40L/s的建筑物消防给水的要求。
3个系列的消防流量均以消火栓给水系统和自动喷水灭火系统各自独立、水泵分开作为基点。当两个系统水泵共用时，两个系统的消防流量需相应叠加。因此现有系列还需增加新的规格品种。
